  Станок резательно - рилевочный для оперативного изготовления коробок.









НОВОЕ ОБОРУДОВАНИЕ, НЕ ИМЕЮЩЕЕ АНАЛОГОВ ПО КОМПОНОВКЕ !!!



Резательно-рилевочный станок  ПМ-18 (ПАК-Мини) – это полуавтоматическое оборудование для производства коробок различных размеров и типов из гофрированного картона.



Предназначен для оперативного изготовления гофротары с целью упаковки собственной продукции. Станок будет очень актуален для мебельных фабрик, предприятий производящих бытовую технику, телевизоры, радиаторы, душевые кабины, двери, паркет, и для любых производств, где необходима транспортная гибкая тара из гофрокартона.



Станок может работать с различным гофрокартоном: Е, В, С, ВЕ, ВС.

Также может применяться Z-картон.



Станок позволяет производить следующие коробки  из каталога FEFCO:



ПМ-18

0200, 0201, 0202, 0203, 0205, 0208, 0209, 0214, 0230,

0300,  0320,

0452

093Х (решетки).



Станок настраивается автоматически по данным с операторской панели.

На сенсорном мониторе устанавливаются значения размеров и типа коробки по каталогу FEFCO.



Настройка исполнительных элементов станка поперечной резки пазов и продольной рилевки осуществляется автоматически.



Изготовление коробки происходит последовательным выполнением операций:

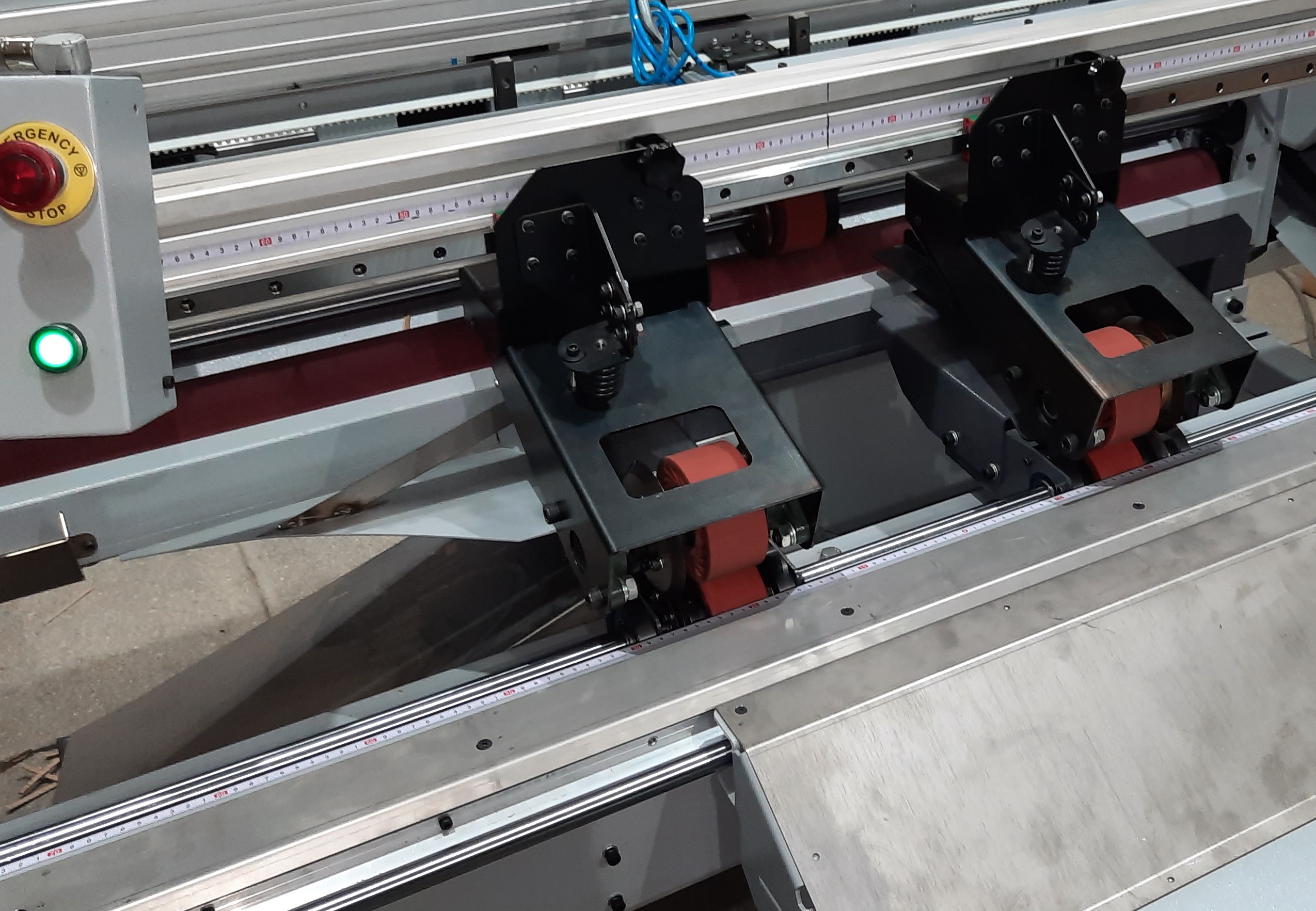

 Продольная резка заготовки коробки по ширине осуществляется парными дисковыми тарельчатыми ножами на входе станка. При этом остаток (обрезок) остается деловым и может быть использован для других деталей. Обрезаемая полоса отводится мимо рабочей зоны, до входа в станок.

За счет консольной конструкции рамы вырубного механизма возможно изготовление деталей из заготовок, больших по ширине, чем рабочая зона станка. Таким образом, максимальная ширина развертки коробки определяется только шириной рабочей зоны станка и не зависит от размеров заготовки.

Установка положения ножей осуществляется вручную.

 Продольная биговка производится рилевочными роликами в полиуретановый вал на втором этапе обработки. Ролики кинематически связаны с ножами поперечной резки паза.

 Поперечная резка пазов с одновременной биговкой выполняется вырубным блоком с гильотинными двухсторонними ножами.

 Пневмо-ножи формируют клеевой клапан, отсекая остаток от просечек.

 Поперечная резка заготовок происходит посредством перемещения дискового ножа с помощью длинноходового пневмоцилиндра.



Стол подачи обеспечивает укладку нескольких заготовок, с последующей полистной подачей вручную.

При изготовлении развертки возможна также подрезка переднего торца заготовки.



 Технические характеристики:



Толщина обрабатываемого картона, мм                               2-7



Максимальные размеры заготовки

            длина, мм                                                            без ограничений

            ширина, мм                                                         без ограничений



Минимальные размеры заготовки

            длина, мм                                                            500

            ширина, мм                                                         160



Максимальные размеры развертки готовой детали

            расстояние между ножами

поперечной резки пазов (ширина коробки), мм               1200

            длина, мм                                                          без ограничений

            ширина, мм                                                       1800



Минимальные размеры готовой детали

            расстояние между ножами

поперечной резки пазов (ширина коробки), мм              60

длина развертки, мм                                                     500

            ширина развертки, мм

             - при одновременной резке двух сторон           280

             - при резке одной стороны                              160



Ширина поперечного реза, мм                                7

Длина ножа поперечного реза, мм                           500



Время перестройки, мин                                          1



Электропитание                                                           380-50Hz

Электрическая мощность, кВт                                       2

Сжатый воздух, атм                                                     6
