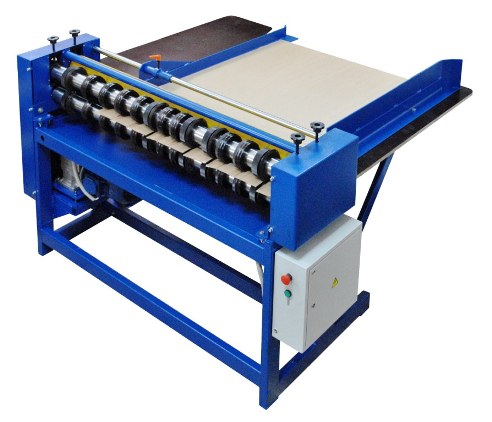

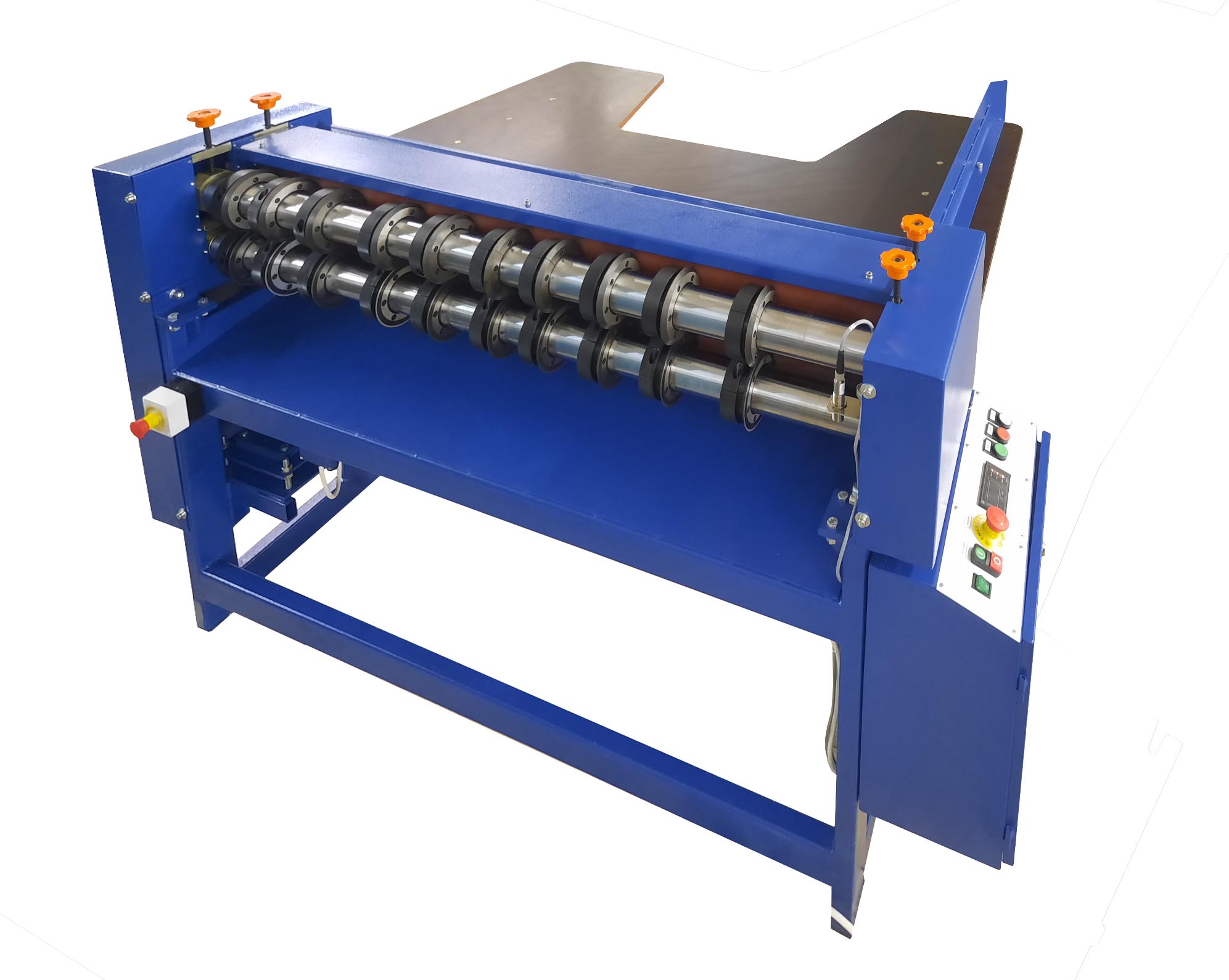

Для выполнения технологических операций резки и биговки при изготовлении коробов из гофрированного картона, прокладок и поддонов.
Особенности конструкции:
- Наличие блока приводных валов на входе в станок обеспечивает прохождение листа гофрокартона без смещения.
- Настройка на требуемую толщину картона производится с помощью регулировочных штурвалов.
- Верхние приводные валы и валы с режуще-рилевочными муфтами подпружинены вверх для исключения люфтов и возникновения ударных воздействий при прохождении листов картона.
- Рилевочные диски и ножи изготовлены из высококачественной стали с термообработкой.
- Режуще-рилевочные муфты полностью разъемные, что облегчает их переустановку в зависимости от задачи.
- Для удобства обслуживания станка при настройке есть кнопка вращения валов с уменьшенной скоростью.
- Скорость вращения валов регулируется плавно электронным способом.
ОСНОВНЫЕ УЗЛЫ
1. Приводной механизм
Передача вращения между валами производится плоским ремнем, за счет чего обеспечивается кинематическая точность и бесшумность.
Корпуса подшипниковых узлов перемещаются по шлифованным направляющим, вследствие чего отсутствует осевое смещение вала в процессе работы. Поэтому зазор между режущими дисковыми ножами всегда постоянен.
2. Блок основных валов
Валы имеют высокую поверхностную закалку твч и хромированное покрытие. Это увеличивает срок службы и позволяет упростить процедуру настройки – перемещение муфт по ним легкое, а после зажима не остаются следы на поверхности валов.
3. Муфты рилевочные и режущие
Муфты состоят из двух частей и имеют шип-пазовое соединение. Зажим (фиксация) на валу осуществляется с помощью стяжного винта. За счет такой конструкции муфты можно переставлять на валу в любом порядке достаточно оперативно.
4. Мотор-редуктор
Двухступенчатый импортный редуктор обладает большим запасом прочности и надежности и не требует обслуживания в течение всего срока эксплуатации.
Технические характеристики:
- Ширина картона – 1500 мм
- Толщина картона – 1,5…7 мм
- Минимальная ширина нарезаемой полосы – 40 мм
- Минимальное расстояние между рилевками – 40 мм
- Скорость резания – регулируемая до 80 м/мин
- Масса станка – 500 кг
- Габаритные размеры станка (со столом подачи) ВхШхД – 1400х1740х1600 мм
- Питание – 3х380 В, 50Гц
