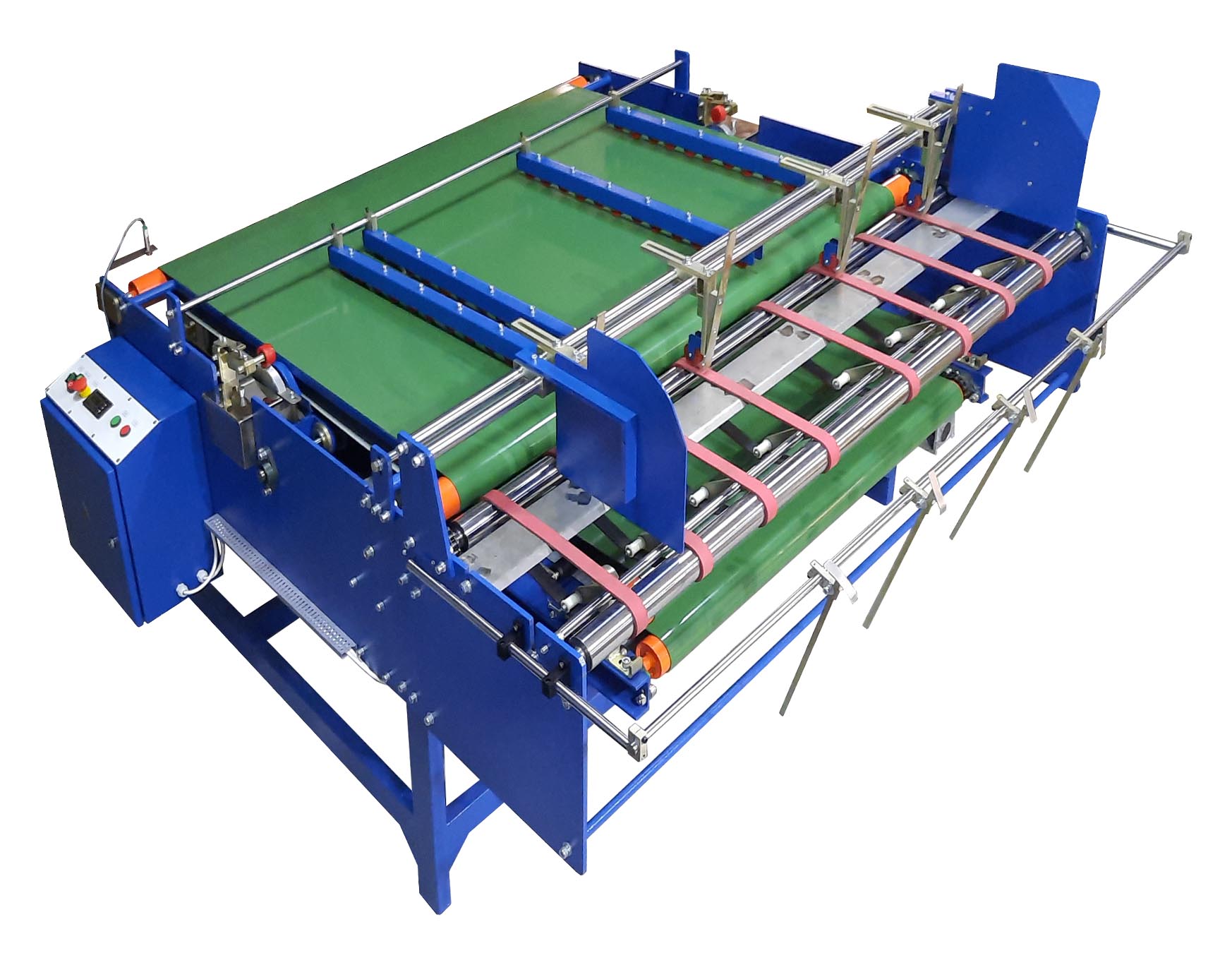

Для склеивания коробок из гофролиста путем нанесения клеевых дорожек и выдерживания клеевых швов в сжатом состоянии до схватывания клея

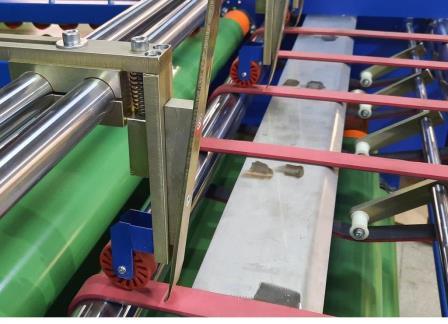

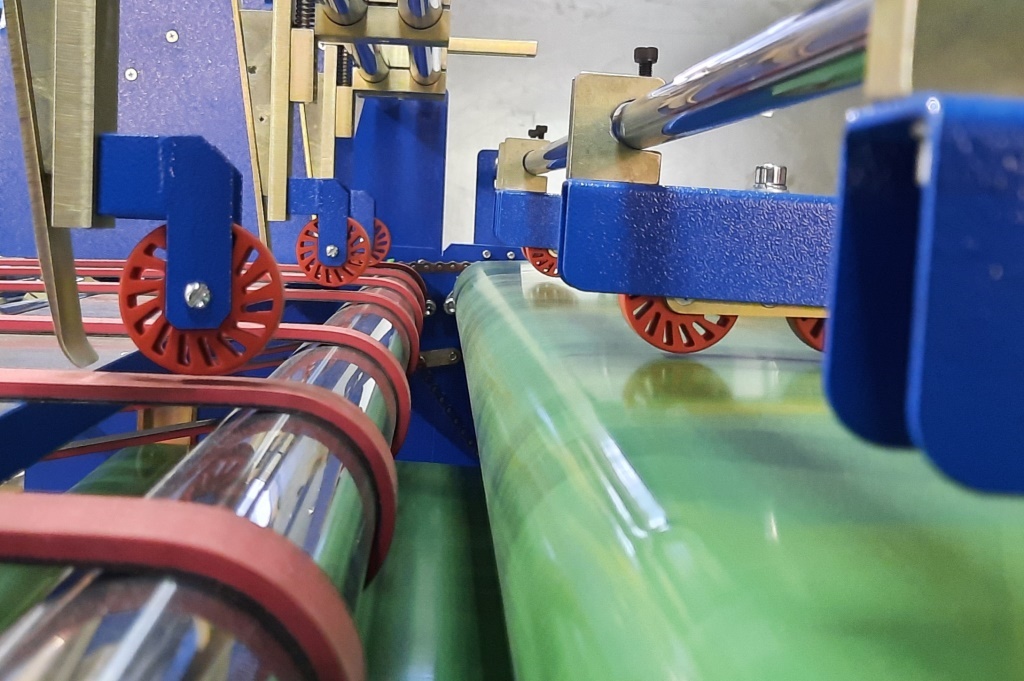

                                    Узел нанесения клея                                                           Ленточный пресс

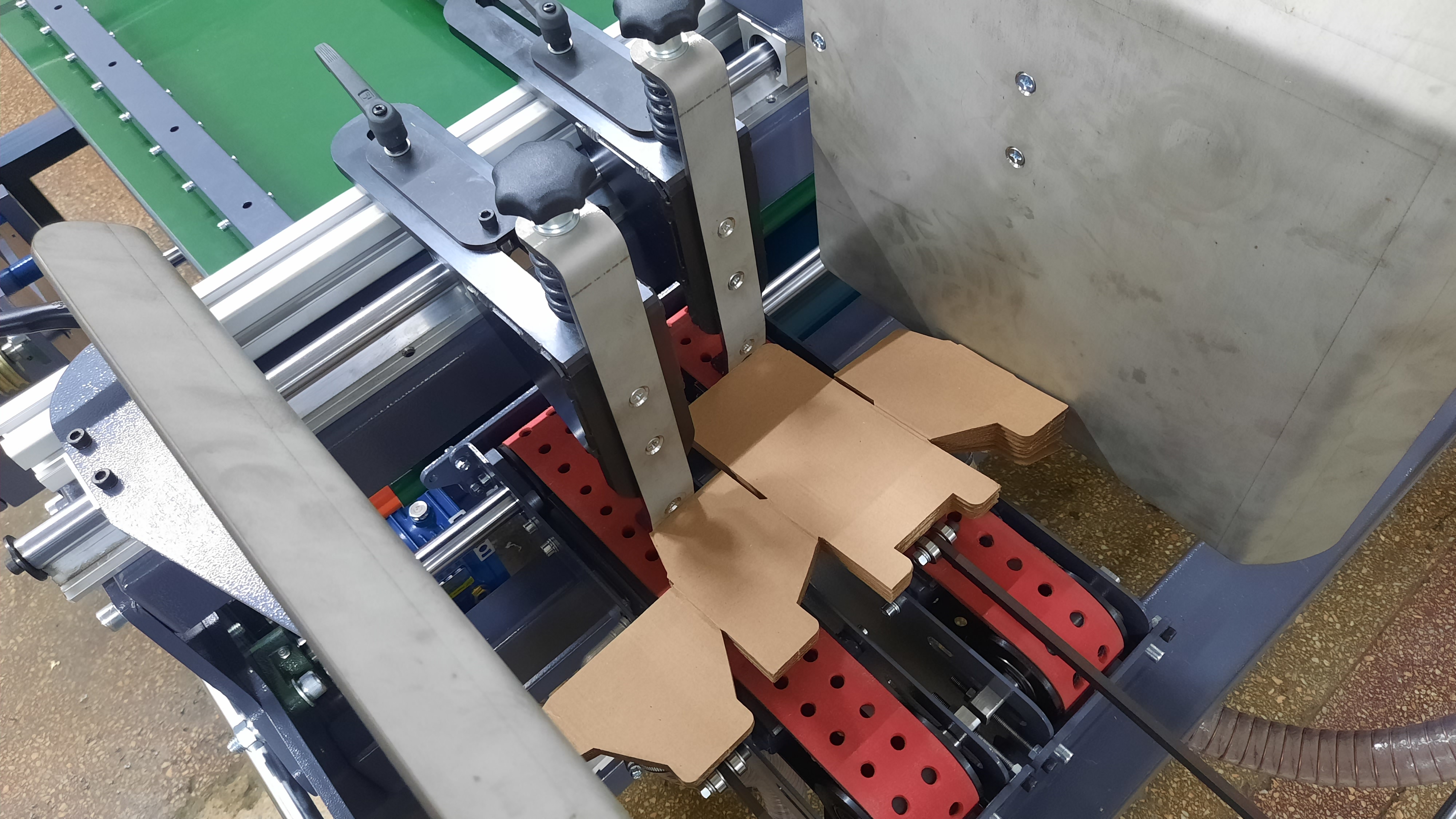

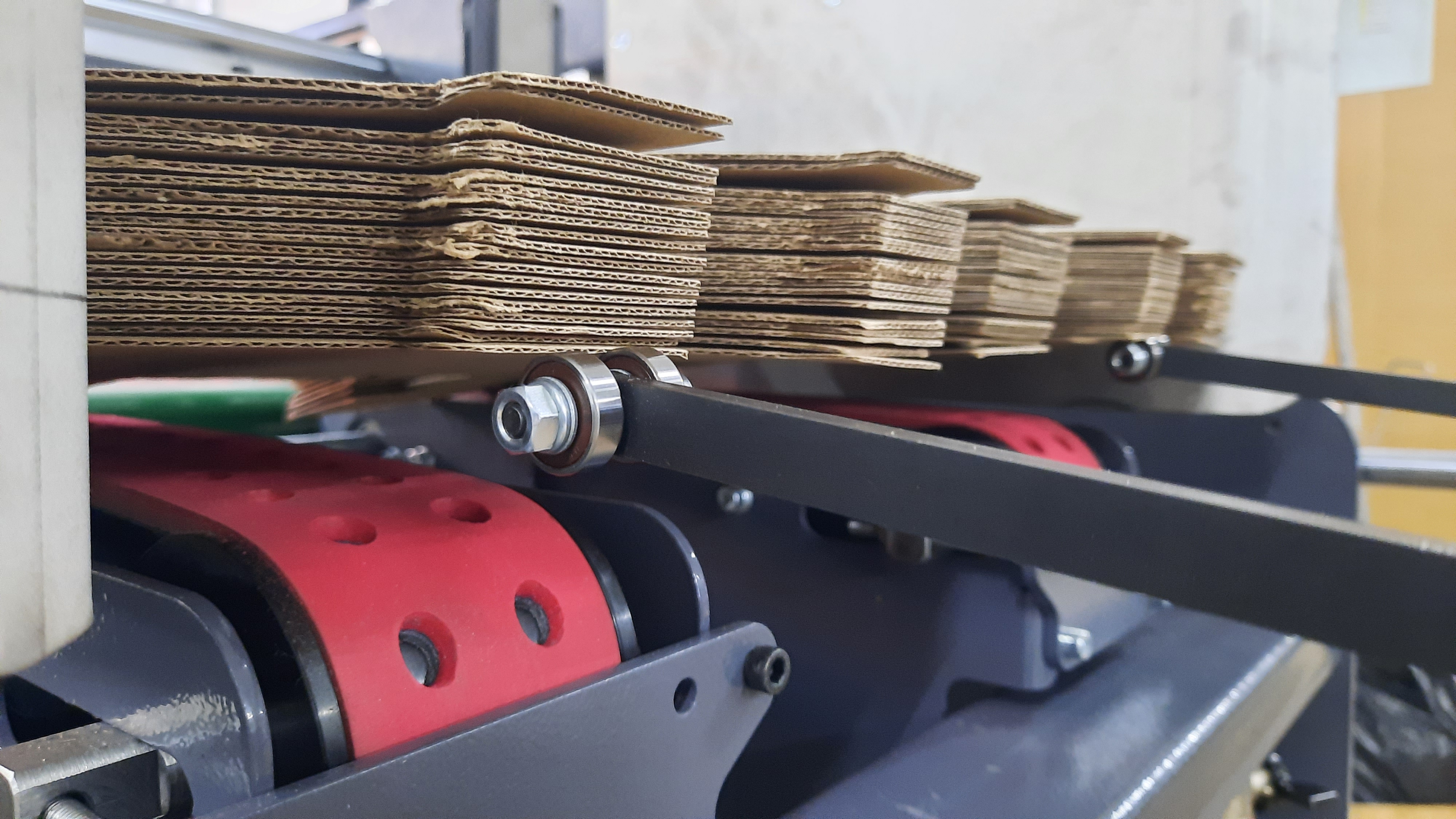

                                                                                    Устройство подачи деталей

Выполняются следующие операции:

Автоматическая подача заготовок в руки оператору (самонаклад).

Автоматическое нанесение клеевой дорожки клеенаносящим роликом.

Фальцовка склеиваемых поверхностей вручную.

Выдерживание клеевых швов в сжатом состоянии до схватывания клея при движении накопленной пачки в ленточном транспортере.





ПАРАМЕТР



размеры заготовки гофрокороба, мм

min

max

80х100

1000х1600

скорость движения подающих лент, м/мин

регулируемая, до 80

толщина гофрокартона, мм

2-10

производительность, шт/час

1000-1500

напряжение питания

380Вх3ф

мощность, кВт

1,5

габариты Д/Ш/В, м

1,9х2,7х1,7

вес, кг

1000



ПРИНЦИП РАБОТЫ

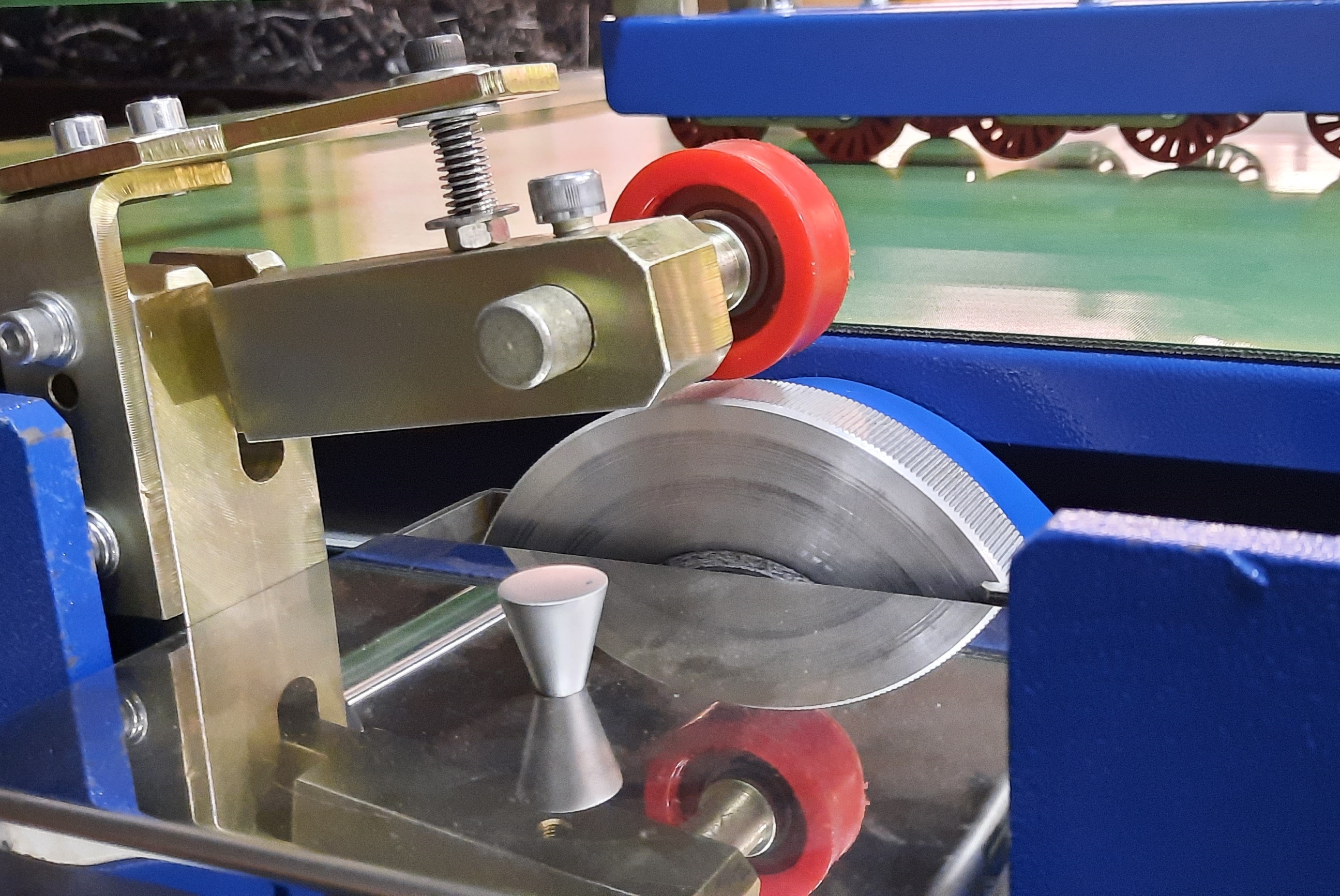

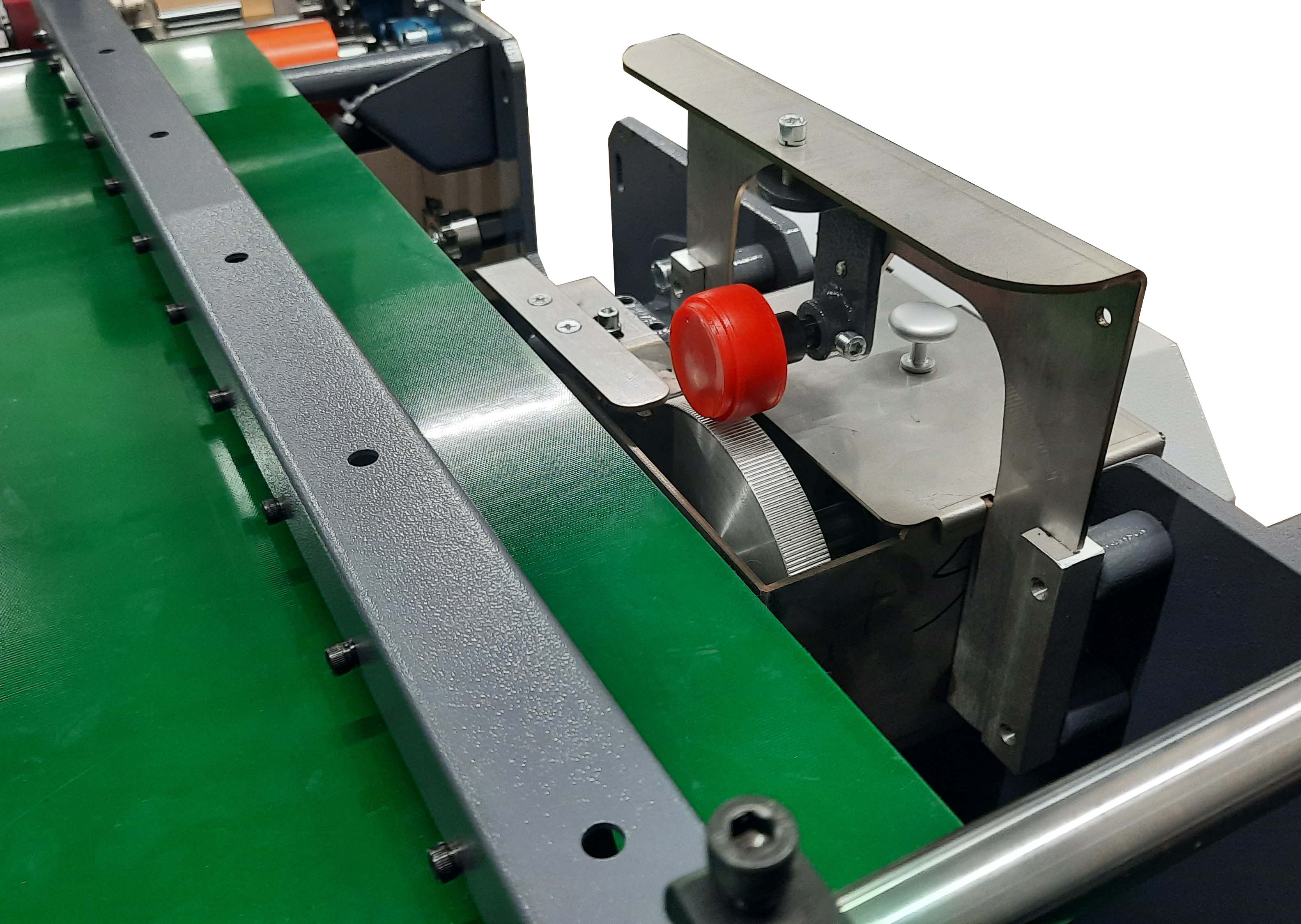

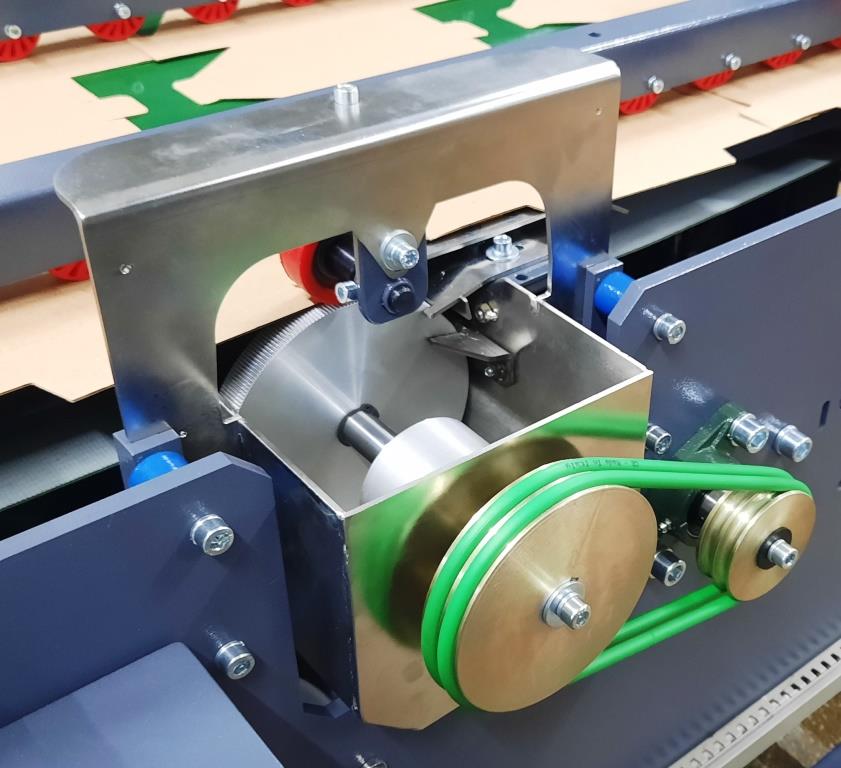

 Клеенаносящий ролик непрерывно вращается в емкости с клеем ПВА.

Оператор укладывает заготовки на стол подачи в стопу.

После нажатия на кнопку на пульте управления происходит автоматическая подача заготовки (нижняя из стопы).

При ее движении в сторону оператора происходит нанесение клея на боковой клапан.

Заготовка останавливается под действием оптического датчика в конце стола. Положение датчика регулируется.



Оператор складывает коробку и упирает ее торец в поперечную опору для выравнивания и направляет в ленточный пресс для схватывания клея.

Следующая деталь направляется в пресс с накладом на предыдущую.

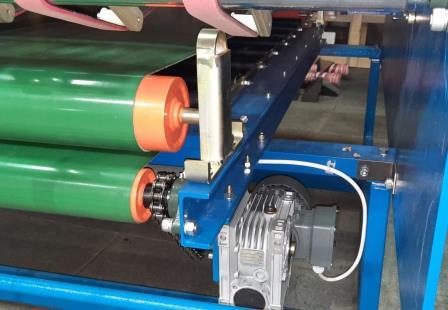

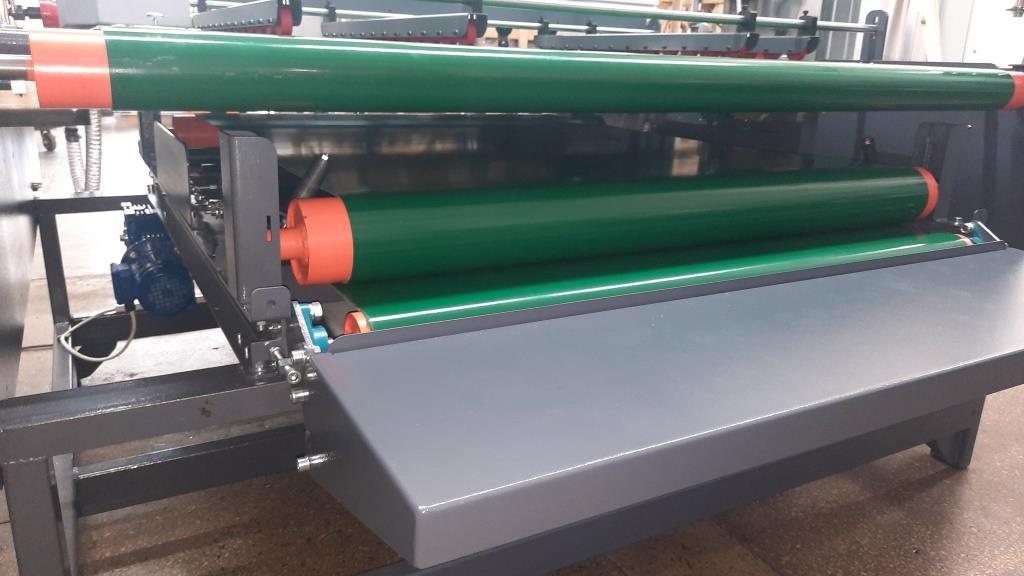

Ленточный пресс имеет механизм регулировки усилия давления и перемещает деталь.
