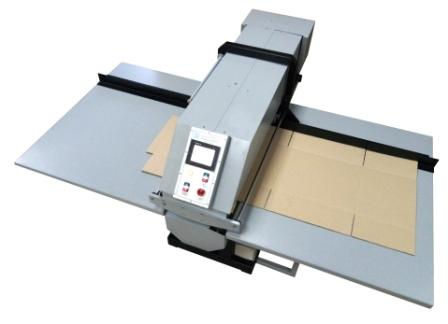

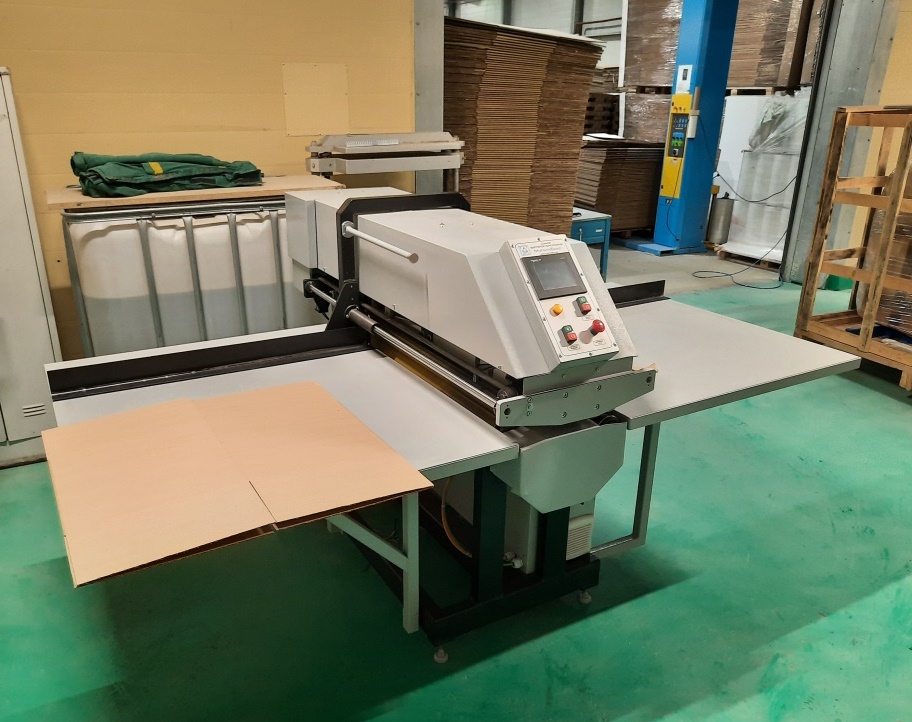

Программируемый резательно-рилевочный станок, для оперативного изготовления упаковки малыми тиражами КОНСОЛЬНОГО ТИПА.

Предназначен для изготовления четырех-клапанных и других коробок в соответствии с каталогом FEFCO.

Основные задачи, которые можно решить с его помощью:

- изготовление простых четырехклапанных ящиков

- изготовление решеток

- резка заготовок по заданным размерам.

Оборудование интересно тем, что при невысокой цене (по сравнению с зарубежными аналогами) очень успешно решает задачи по выполнению небольших заказов с минимальными временными и финансовыми издержками.

Станок изготавливает упаковку, не имеющую ограничений по размерам по длине и ширине, что должно быть очень актуально для применения при изготовлении крупногабаритной мебельной упаковки.

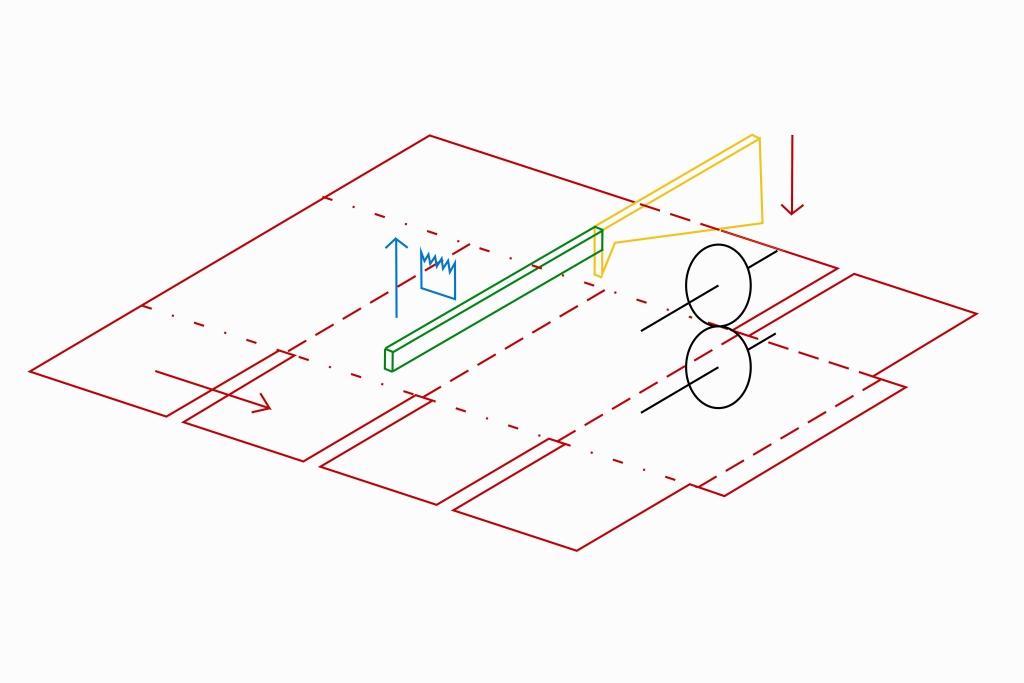

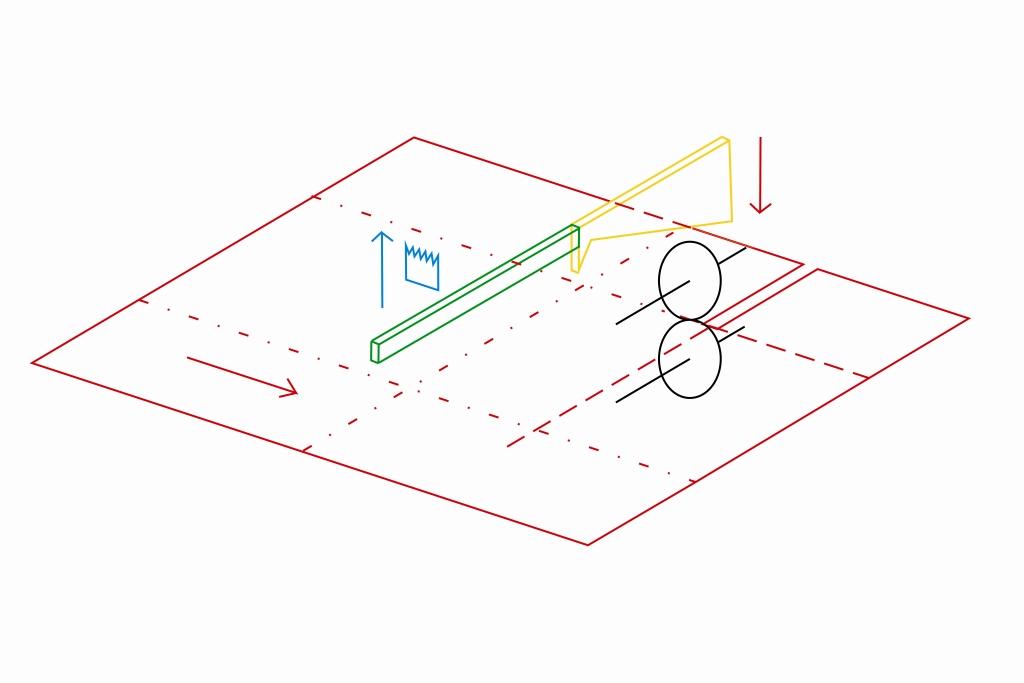

Процесс вырубки происходит прорезанием поперечных пазов в заготовке с одновременной поперечной и продольной биговками (рилевками).

Пазы в заготовке сначала прорезаются по одной стороне, затем лист разворачивается на 180 градусов и обработка производится по второй стороне.

Станок также снабжен ножом отрезки клапана. Операция производится автоматически, по мере перемещения листа.

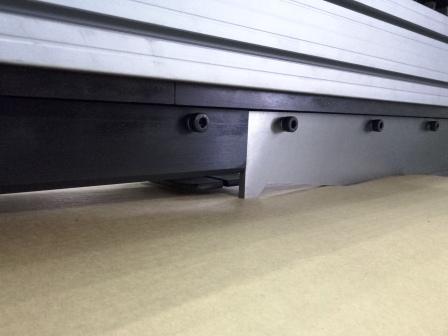

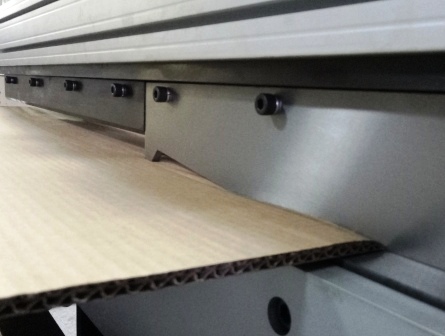

Прорезание пазов производится двусторонним ножом гильотинного типа толщиной 7мм.

Рилевание поперечное за счет плоского ножа, установленного на одной балке с пазовым ножом.

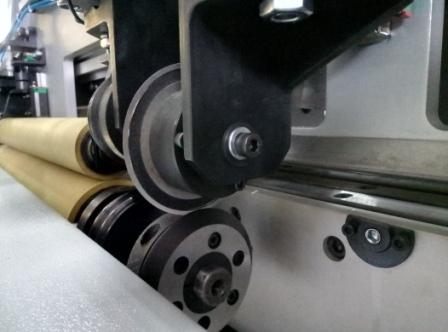

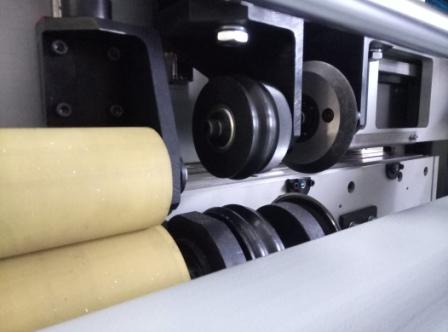

Рилевание продольное и резание заготовок - дисковыми рилевочными и режущими муфтами на выходе из станка.



  ВОЗМОЖНОСТИ ОБОРУДОВАНИЯ

На станке можно проводить следующие операции:

-  просечку клапанов и поперечную биговку

-  формировать клеевой клапан

-  продольную биговку и резку



FEFCO коды – «МультиБокс» – один проход:

0200, 0201, 0202, 0203, 0205, 0208, 0209, 0230, 0231,

0300, 0301, 0310,  0312, 0313, 0320, 0331,

0404, 0405, 0409, 0411, 0412, 0413, 0452, 0453, 0454, 0455,

0501, 0502, 0503, 0504, 0505, 0507, 0509, 0621, ряд 09.



 КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная ширина картона, мм                           неограниченная

Максимальная длина листа                                      неограниченная

Миним. размеры листа (ширина х длина)                         100x300

Максимальная длина прорезки пазов,мм                              500

Толщина используемого картона, мм                                     2-7

Плотность используемого картона, гр/кв.м                     300 - 1400

Производительность, шт./час                                             200-400

Габариты (В х Ш х Д), см                                             130х180х250

Вес, кг                                                                                           650



Программное обеспечение и конструкция станка обеспечивают:

    1. компактность и многофункциональность

    2. отсутствие существенных ограничений по ширине и длине изготавливаемой упаковки

    3. легкую и оперативную настройку станка, что немаловажно при мелкосерийном производстве, включая штучные заказы

    4. интуитивно понятный интерфейс

    5. выбор необходимого типа коробки из перечня каталога FEFCO

    6. задание переменных данных размеров гофроящика в широком диапазоне

    7. автоматический расчет заготовки по габаритным размерам коробки

    8. проводить резку заготовки по ширине и длине

    9. индикацию положения упора для операций резания заготовки

  10. отображение на панели оператора устанавливаемого положения упора и его цветовую индикацию при достижении требуемых значений

  11. надежную фиксацию упора пневмозажимом

  12. возможность работы в двух режимах:

               - штучный – вырубка пазов у каждого изделия по полному циклу

               - конвейерный – вырубка пазов у всех изделий в партии сначала по одной стороне, затем у всех по второй

  13. возможность изготовления коробки из двух частей с двумя клеевыми клапанами

       (для длинномерных ящиков)

  14. автоматическую обрезку клеевого клапана пневмоножом



 Комплектация станка выполнена на основе компонентов ведущих мировых производителей – Schneider Electric, Camozzi, Optibelt, Hiwin, что вызывает уверенность в надежности его работы.
