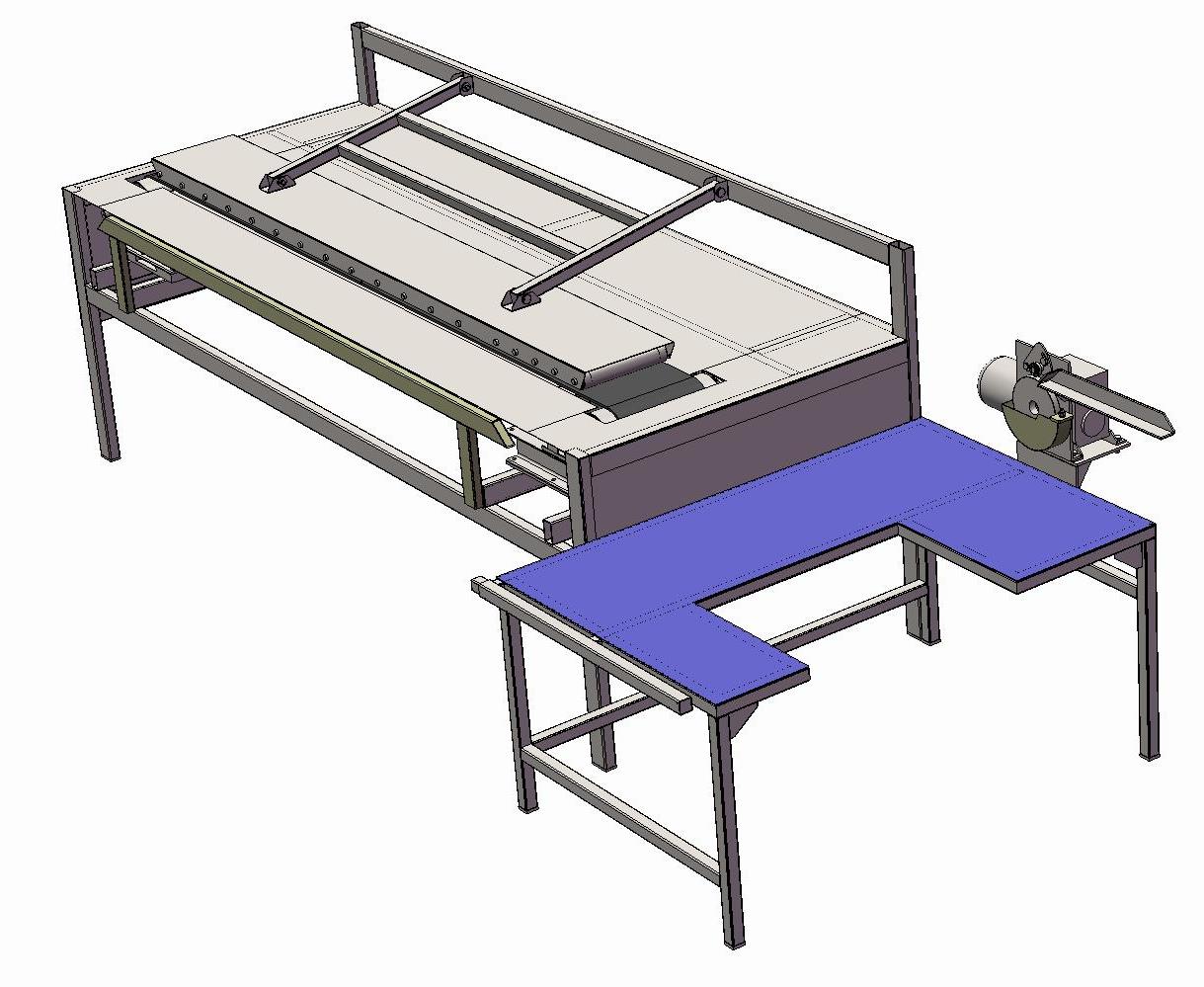

Станок СК-1 предназначен для ручного нанесения клеевой дорожки на клеевой клапан четырехклапанной коробки с помощью клеенаносящего ролика,
а также выдерживания в сжатом состоянии для схватывания клея.
Очень легко и быстро настраивается.
Выполняются следующие операции:
Yнанесение клеевой дорожки клеенаносящим роликом.
Фальцовка склеиваемых поверхностей вручную.
Выдерживание клеевых швов в сжатом состоянии до схватывания клея при движении сложенной детали в ленточном транспортере.
ПРИНЦИП РАБОТЫ
Клеенаносящий ролик непрерывно вращается в емкости с клеем ПВА.
Оператор укладывает заготовки на стол подачи в стопу.
После нажатия на кнопку на пульте управления происходит автоматическая подача заготовки (нижняя из стопы).
При ее движении в сторону оператора происходит нанесение клея на боковой клапан.
Заготовка останавливается под действием оптического датчика в конце стола. Положение датчика регулируется.
Оператор складывает коробку и упирает ее торец в поперечную опору для выравнивания и направляет в ленточный пресс для схватывания клея.
Следующая деталь направляется в пресс с накладом на предыдущую.
Ленточный пресс имеет механизм регулировки усилия давления и перемещает деталь.
КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры стола клеенансения, мм 1000х1500
Максимальная ширина стола с выдвинутым
кронштейном, мм 2500
Длина ленточного пресса, мм 2500
Толщина используемого картона, мм 2-7
Производительность, шт./час 200-400
Габариты (В х Ш х Д), мм (со столом клеенанесения) 2000х3800х1300
Вес, кг 300
