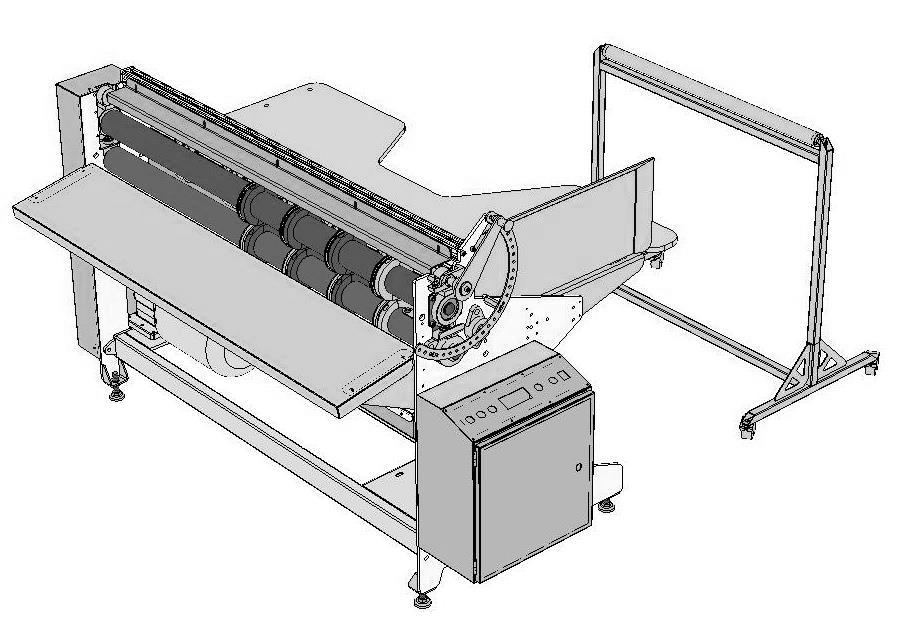

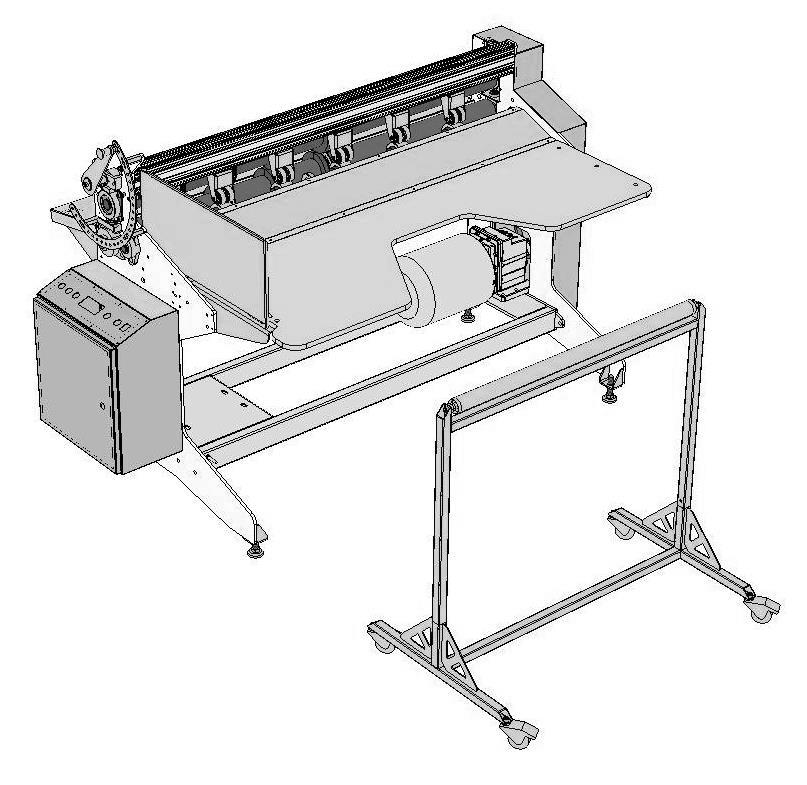

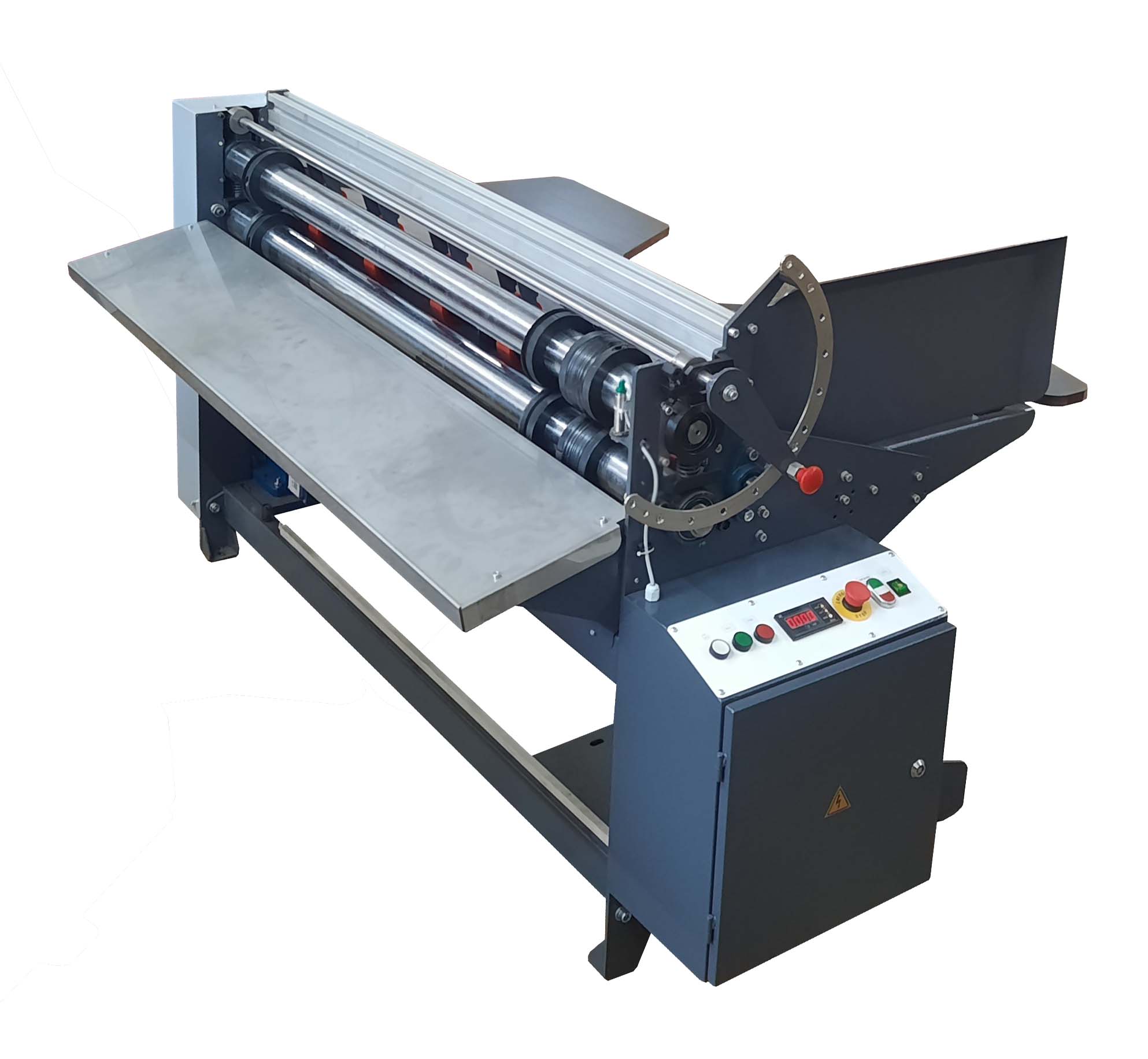

Многофункциональный резательно-рилевочный станок
для резки картона, промышленного картона, серого картона и прочих видов картона, используемых при производстве канцелярских папок или книг в твердом переплете
для резки и рилевки трех- и пятислойного гофрокартона
для резки листового пластика
Особенности конструкции:
- Удобный стол ручной подачи с возможностью размещения стопы заготовок.

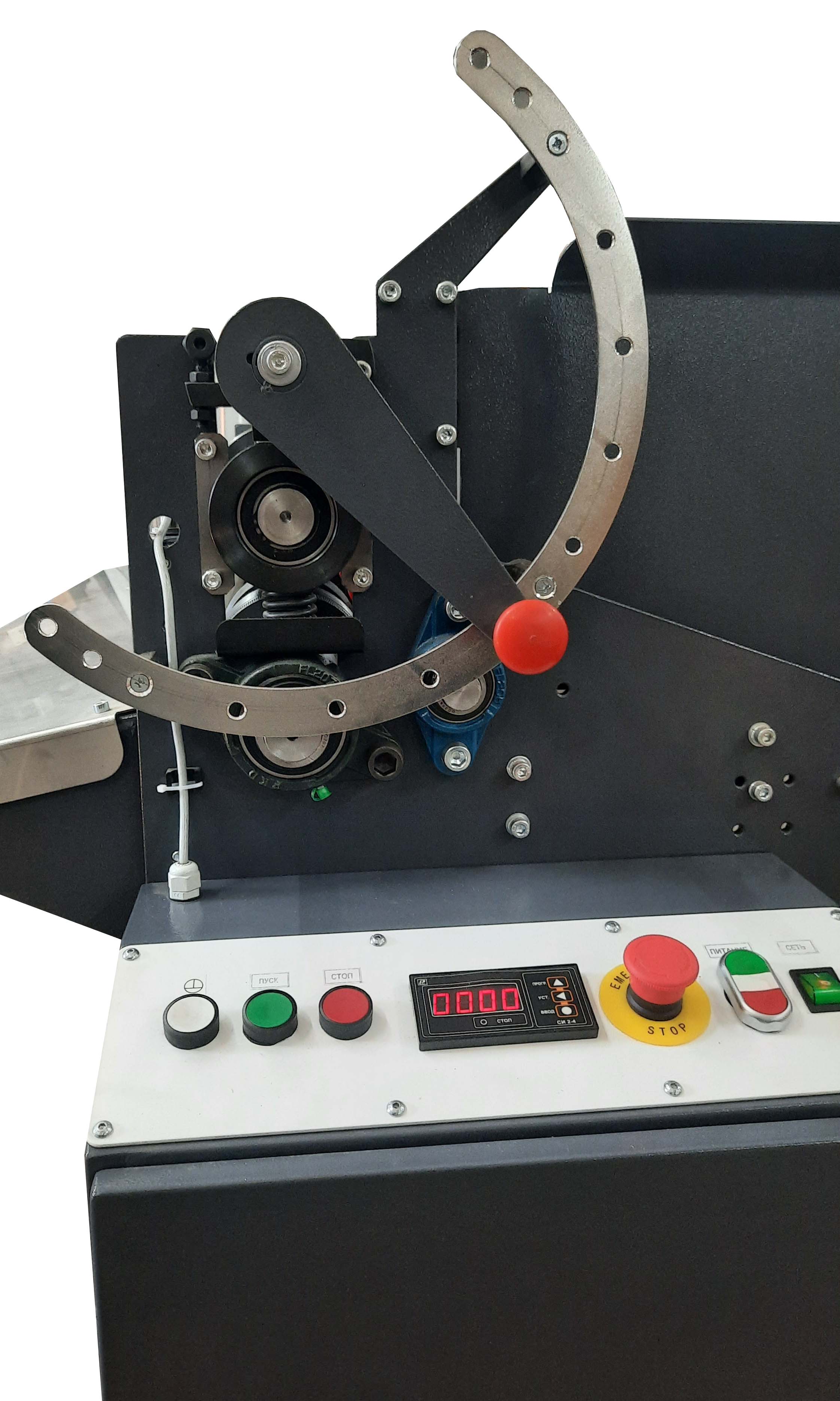

- Настройка на требуемую толщину картона производится с помощью регулировочных штурвалов, объединенных кинематически.
- Режуще-рилевочные муфты полностью разъемные, что облегчает их переустановку в зависимости от задачи.
- Стол приемки упрощает и улучшает организацию производства, может подниматься для облегчения настройки ножей.
- Для удобства обслуживания станка есть кнопка вращения валов с уменьшенной скоростью.
- Скорость вращения валов регулируется плавно электронным способом.
- Счетчик продукции электронный с ИК-датчиком
ОСНОВНЫЕ УЗЛЫ
1. Приводной механизм
Корпуса подшипниковых узлов перемещаются по шлифованным направляющим.
Поэтому зазор между режущими плоскостями дисковых ножей всегда постоянен.
Вертикальное перемещение валов (регулирование зазора) происходит одновременно по обеим сторонам за счет эксцентрикового привода.
Вследствие этого отсутствует перекос вала при настройке.

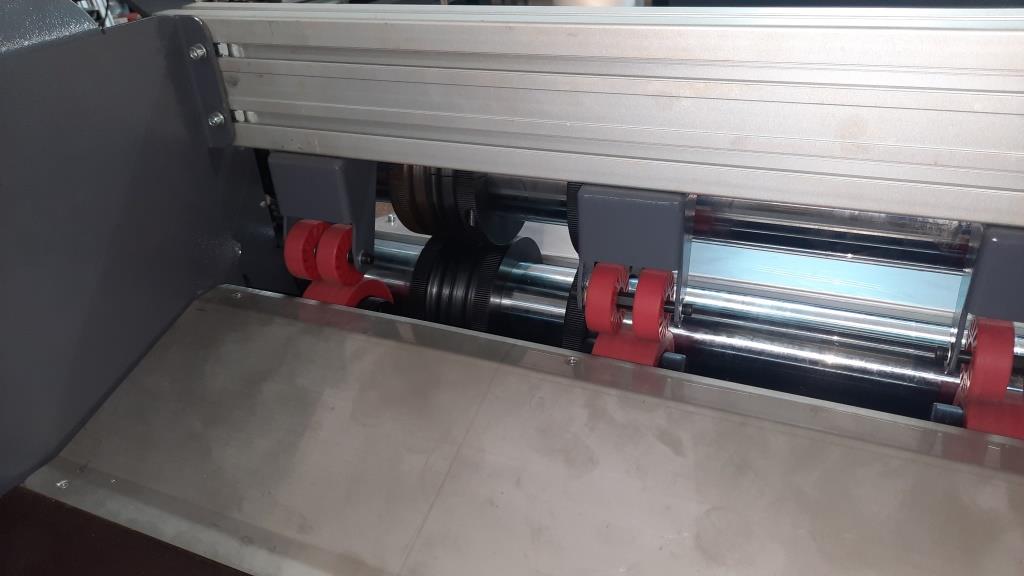

2. Блок подающих валов
Имеет прижимные краш-ролики, которые позволяют сохранять постоянное усилие прижима и не производить дополнительную регулировку при изменении толщины заготовки.
3. Блок основных валов
Валы имеют высокую поверхностную закалку твч и хромированное покрытие.
Это увеличивает срок службы и позволяет упростить процедуру настройки – перемещение муфт по ним легкое, а после зажима не остаются следы на поверхности валов.

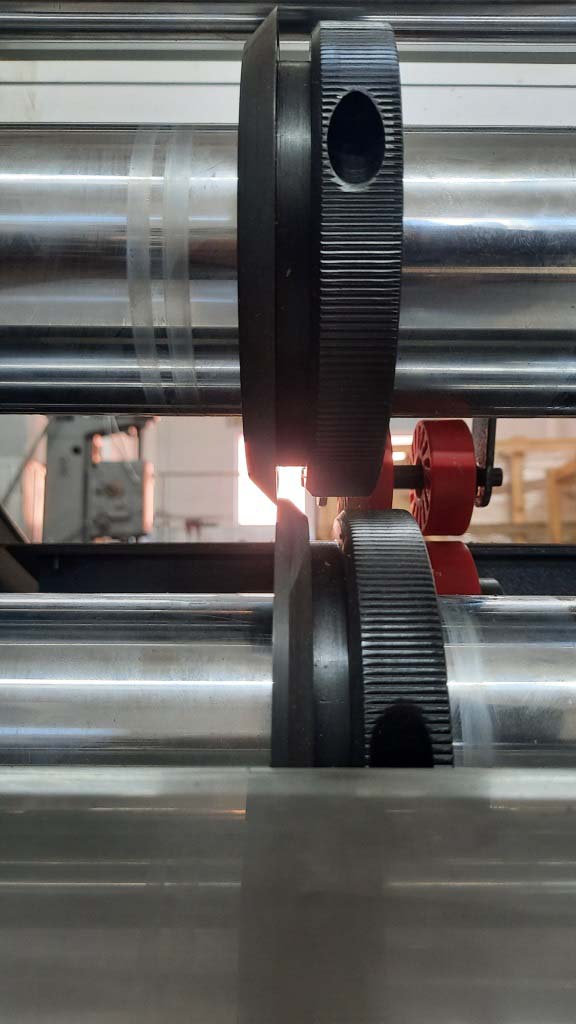

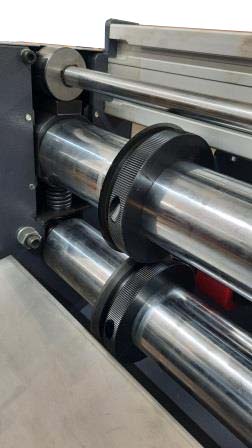

4. Муфты рилевочные и режущие
Муфта рилевочная состоит из двух частей и имеет шип-пазовое соединение.
Зажим (фиксация) на валу осуществляется с помощью стяжного винта.
За счет такой конструкции муфты можно переставлять на валу в любом порядке достаточно оперативно.
Также можно располагать муфты навстречу друг другу, чтобы уменьшить расстояние между соседними рилевками.

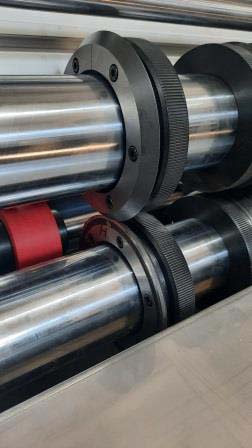

Муфта-нож имеет конструкцию автозаходного шип-паза, что позволяет при ее затяжке получить идеальную режущую плоскость, без уступов.
Фиксация происходит затяжкой двух винтов.
5. Мотор-редуктор
Двухступенчатый импортный редуктор обладает большим запасом прочности и надежности и не требует обслуживания в течение всего срока эксплуатации.
6. Регулирование скорости вращения валов производится плавно при помощи частотного регулятора.
Технические характеристики:
- Ширина картона – 1500 мм
- Толщина картона – 1,5…4 мм
- Минимальная ширина нарезаемой полосы – 40 мм
- Минимальное расстояние между рилевками – 40 мм
- Минимальное расстояние между рилевками (при встречном расположении муфт) – до 20 мм
- Скорость резания – регулируемая до 80 м/мин
- Масса станка – 500 кг
- Габаритные размеры станка (со столом подачи) ВхШхД – 1400х1740х1600 мм
- Питание – 3х380 В, 50Гц
