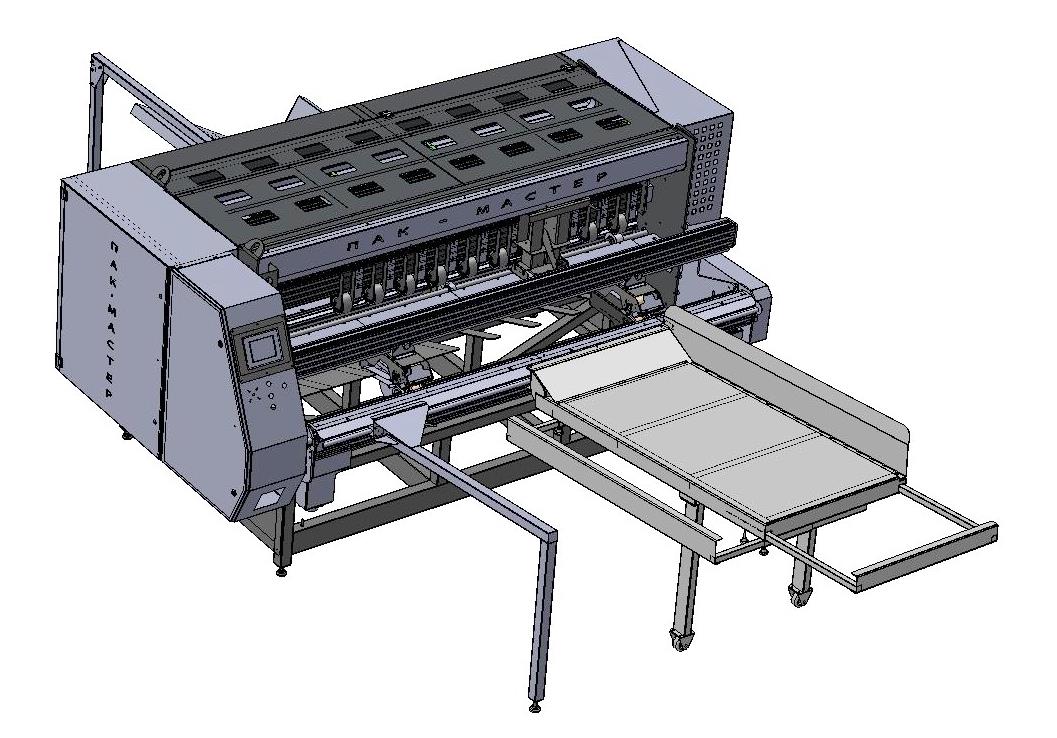

Станок резательно - рилевочный для оперативного изготовления коробок.









Предназначен для оперативного изготовления гофротары с целью упаковки собственной продукции. Станок будет очень актуален для мебельных фабрик, предприятий производящих бытовую технику, телевизоры, радиаторы, душевые кабины, двери, паркет, и для любых производств, где необходима транспортная гибкая тара из гофрокартона.



Станок может работать с различным гофрокартоном: Е, В, С, ВЕ, ВС.

Также может применяться Z-картон.



Станок позволяет производить следующие коробки  из каталога FEFCO:



Типы коробок  по каталогу  FEFCO:

0200, 0201, 0202, 0203, 0205, 0208, 0209, 0214, 0230,

0300

(0409, 0410, 0411) – поперек рабочей зоны станка



Станок настраивается по данным с операторской панели.

На сенсорном мониторе устанавливаются значения размеров и типа коробки по каталогу FEFCO.

Станок имеет секцию вырубки ручки.



НАСТРОЙКА станка осуществляется ПОЛНОСТЬЮ АВТОМАТИЧЕСКИ.



Станок ПМ-24-1П производит полный цикл изготовления коробки с формированием всех размеров развертки коробки.

Отличительной его особенностью является возможность использовать заготовки без ограничения размеров по ширине, то есть без специальной подготовки.

Отрезаемая часть (отход), которая может быть деловой, оперативно используется для дальнейшей переработки.

Процесс вырубки клапанных пазов на станке ПМ-24-1П происходит с помощью ножей гильотинного типа с двухсторонней резкой.

Ножи имеют специальную конструкцию, позволяющую резать гофрокартон с высоким качеством.





 Технические характеристики:



Толщина обрабатываемого картона, мм      2-7



Максимальные размеры заготовки

длина, мм                             без ограничений

 ширина, мм                              2400



Минимальные размеры заготовки

длина, мм                                700

ширина, мм                             400



Максимальные размеры развертки готовой детали

расстояние между ножами

поперечной резки пазов

(высота коробки), мм        1800

длина, мм                         без ограничений

ширина, мм                           2400



Минимальные размеры готовой детали

расстояние между ножами

поперечной резки пазов

(высота коробки), мм                      80

длина развертки, мм                     без ограничений



Ширина поперечного реза, мм        7

Длина ножа поперечного реза, мм      500



Время перестройки, мин                     1



Электропитание                               380-50Hz

Электрическая мощность, кВт          4

Сжатый воздух, атм                             6



Габариты (В х Ш х Д), мм             1500х3200х3500

Вес, кг                                        1500
