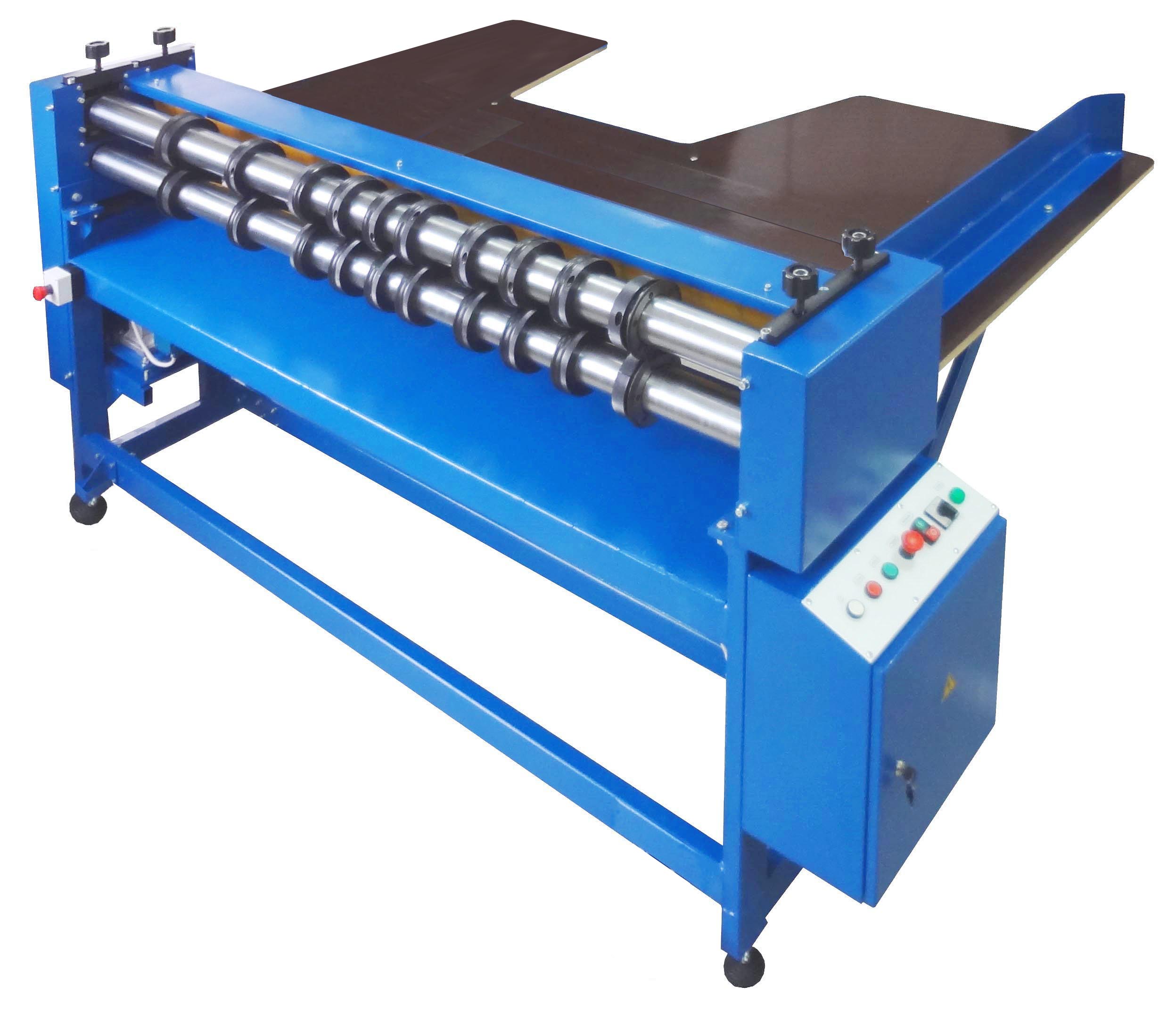

Для выполнения технологических операций резки и биговки при изготовлении коробов из гофрированного картона, прокладок и поддонов.





 Особенности конструкции:

- Наличие блока приводных валов на входе в станок обеспечивает прохождение листа гофрокартона без смещения.

- Настройка на требуемую толщину картона производится с помощью регулировочных штурвалов.

- Верхние приводные валы и валы с режуще-рилевочными муфтами подпружинены вверх для исключения люфтов и возникновения ударных воздействий при прохождении листов картона.

- Рилевочные диски и ножи изготовлены из высококачественной стали с термообработкой.

- Режуще-рилевочные муфты полностью разъемные, что облегчает их переустановку в зависимости от задачи.

- Для удобства обслуживания станка при настройке есть кнопка вращения валов с уменьшенной скоростью.

- Скорость вращения валов регулируется плавно электронным способом.







ОСНОВНЫЕ УЗЛЫ

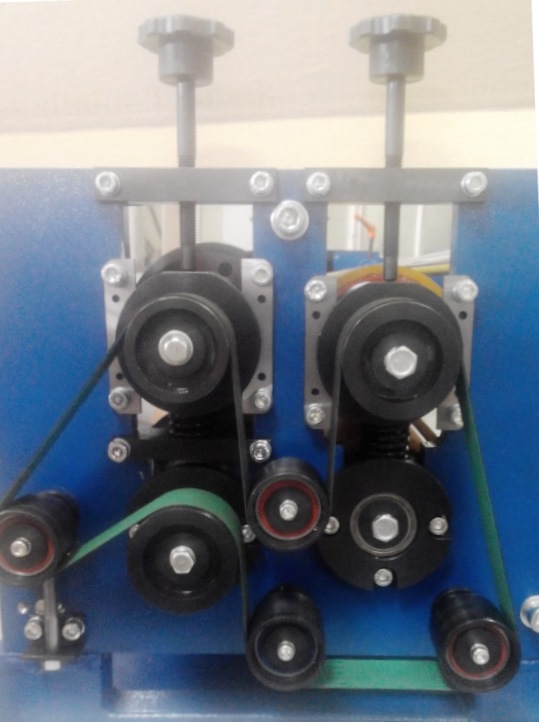

1. Приводной механизм

 Передача вращения между валами производится плоским ремнем, за счет чего обеспечивается кинематическая точность и бесшумность.





Корпуса подшипниковых узлов перемещаются по шлифованным направляющим, вследствие чего отсутствует осевое смещение вала в процессе работы. Поэтому зазор между режущими дисковыми ножами всегда постоянен.

2. Блок основных валов

Валы имеют высокую поверхностную закалку твч и хромированное покрытие. Это увеличивает срок службы и позволяет упростить процедуру настройки – перемещение муфт по ним легкое, а после зажима не остаются следы на поверхности валов.

3. Муфты рилевочные и режущие

Муфты состоят из двух частей и имеют шип-пазовое соединение. Зажим (фиксация) на валу осуществляется с помощью стяжного винта. За счет такой конструкции муфты можно переставлять на валу в любом порядке достаточно оперативно.

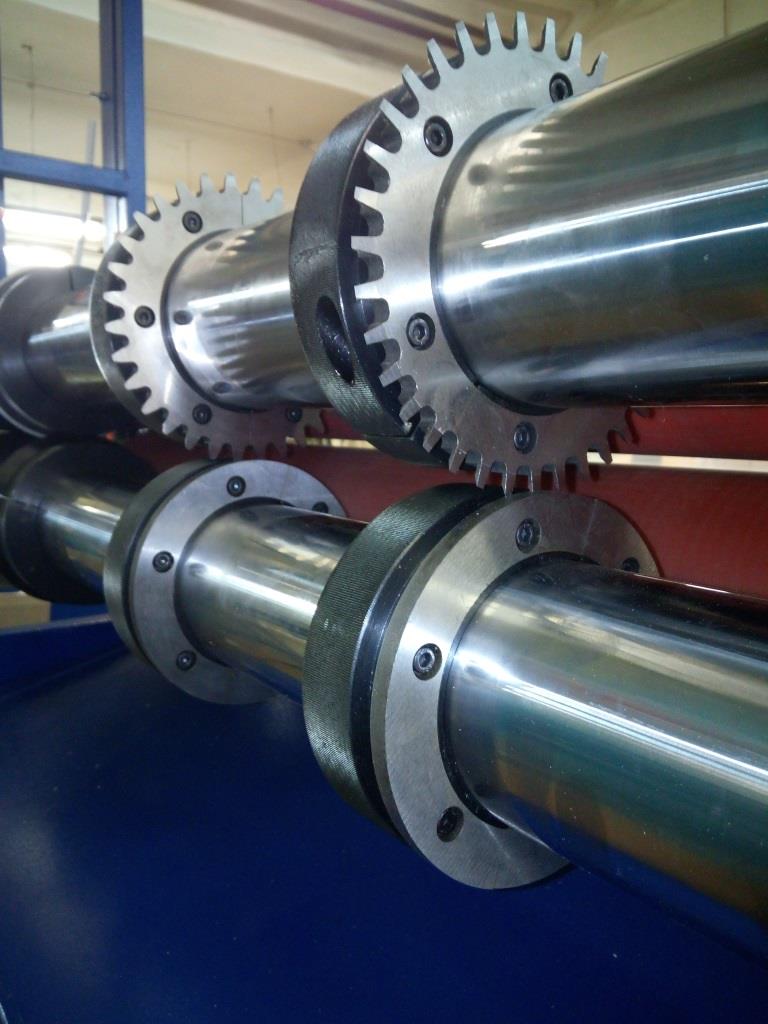

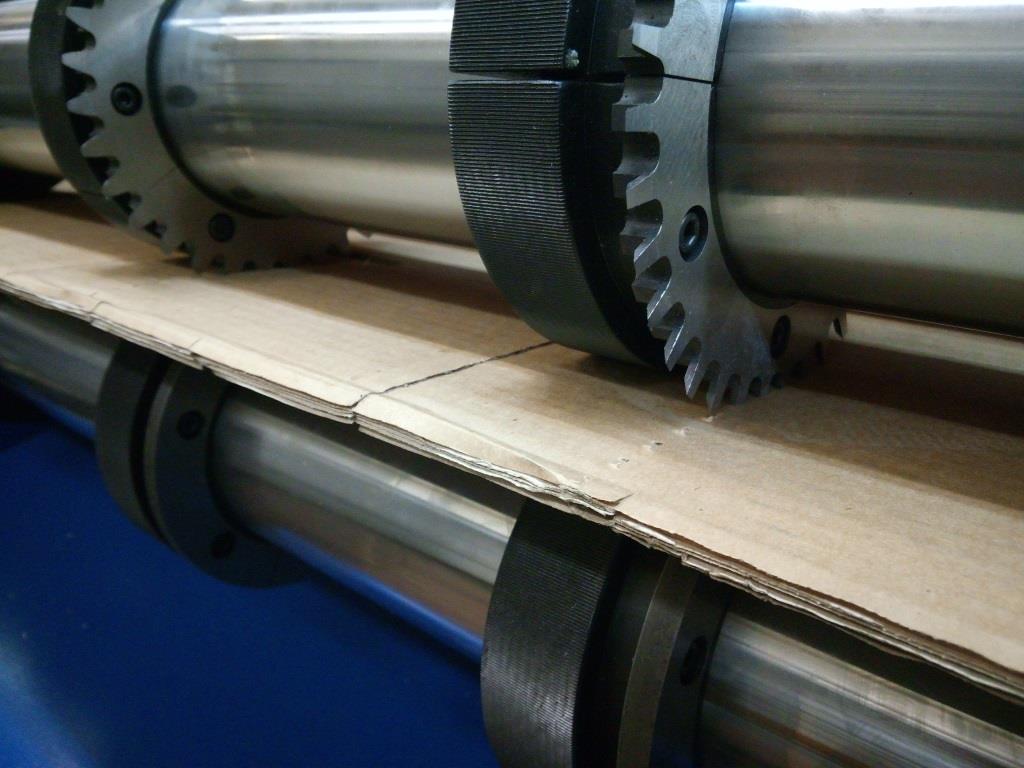

 4. Муфты режущие перфорационные

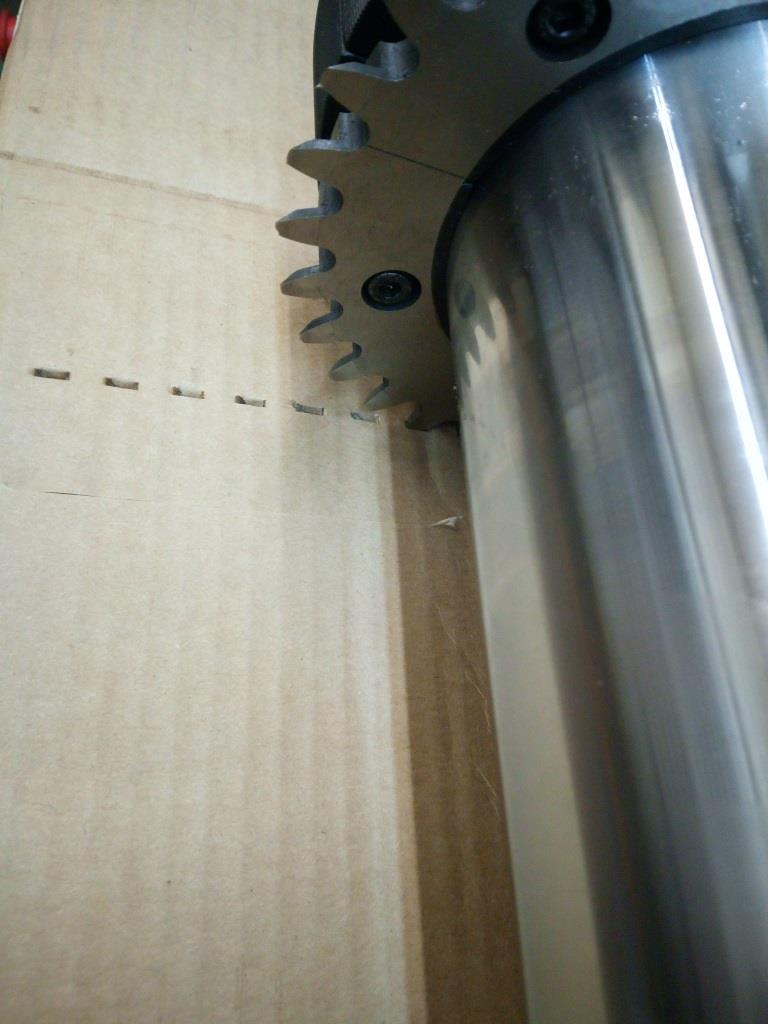

Ножи муфт имеют шипы, помощью которых происходит перфорация листа гофрокартона.



 5. Мотор-редуктор

 Двухступенчатый импортный редуктор обладает большим запасом прочности и надежности и не требует обслуживания в течение всего срока эксплуатации.







Технические характеристики:

- Ширина картона – 2100 мм

- Толщина картона – 1,5…7 мм

- Минимальная ширина нарезаемой полосы    –  40 мм

- Минимальное расстояние между рилевками –  40 мм

- Скорость резания – регулируемая до 80 м/мин

- Масса станка – 700 кг

- Габаритные размеры станка (без стола подачи) – 800х2400х1350 мм

- Питание – 3х380 В, 50Гц
