Устройство автоматической подачи МП-1800









Механизм подачи МП-1800.

Для автоматической поштучной подачи листовых материалов из картона, гофрокартона, пластика и проч.

Оборудование может быть применено с разными технологическими устройствами:

станком ротационной высечки, машиной для флексопечати, слоттером, склейкой (в том числе длинномерных изделий), резательно-рилевочным станком и проч.

Механизм подачи МП-1800 совместим со станком Ecomatic 18 DC  производства фирмы SOLARCO Machinery и может быть установлен на него для повышения производительности.

Состав

1. Стол подачи
2. Устройство пневмозагрузки



Особенности конструкции:

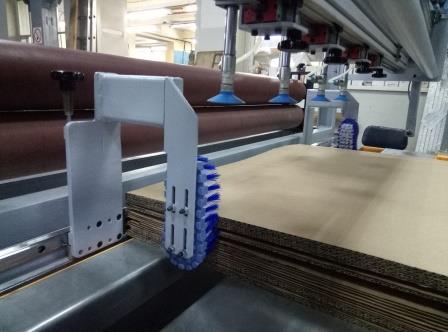

• Стол подачи имеет гидравлический подъемник ножничного типа со столешницей для максимального размера заготовки. На столешнице стола подачи имеются боковые ограничители (вертикальные стойки) для фиксации заготовок посередине стола.
• Регулировка расстояния между стойками производится вручную.
• Для управления подъемом стопы заготовок в верхней части боковой поверхности располагается оптический датчик, реагирующий на заготовки, и останавливающий вертикальное перемещение  подъемника.
• Для безопасности крайние положения стола контролируются тремя концевыми выключателями: два из них – верхнего и нижнего положения установлены на станине гидравлического подъемника, а третий (для контроля верхнего листа стопы заготовок) – установлен на траверсе устройства пневмозагрузки.

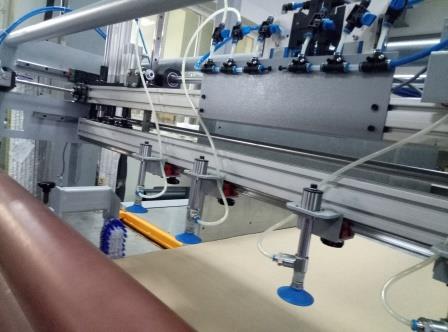

• Устройство пневмозагрузки состоит из двух кареток, осуществляющих перемещение заготовки из стопы в блок подающих валов, и приводимых в движение пневмоцилиндрами.
• Захват заготовки производится вакуумными присосками, установленными на траверсе.
• Управление началом цикла подачи  производится после получения сигнала от станка с помощью электронного программатора (реле времени). Реле времени дает команды для работы исполнительных пневмоцилиндров в определенной последовательности и не требует перестройки при изменении формата заготовки.
• В процессе работы присосок возможен захват одновременно двух и более листов, что нежелательно для безопасности работы машины. Чтобы предотвратить такую возможность, имеются боковые щетки-съемники, которые сбрасывают лишние заготовки при их вертикальном перемещении.



Технические характеристики:

• Ширина листа картона –  от 500 до 1800 мм
• Длина листа картона – 4000 мм
• Высота подачи листа – 1170 мм (может быть скорректирована)
• Габаритные размеры – 2000х3200х1725 мм
• Масса станка – 700 кг
• Питание – 3х380 В, 50Гц

Комплектация:

• Количество пневмоприсосок – 4 шт



Для работы оборудования требуется компрессор сжатого воздуха давл.7-8 атм, расход не менее 120 л/мин. В комплектацию поставки не входит.

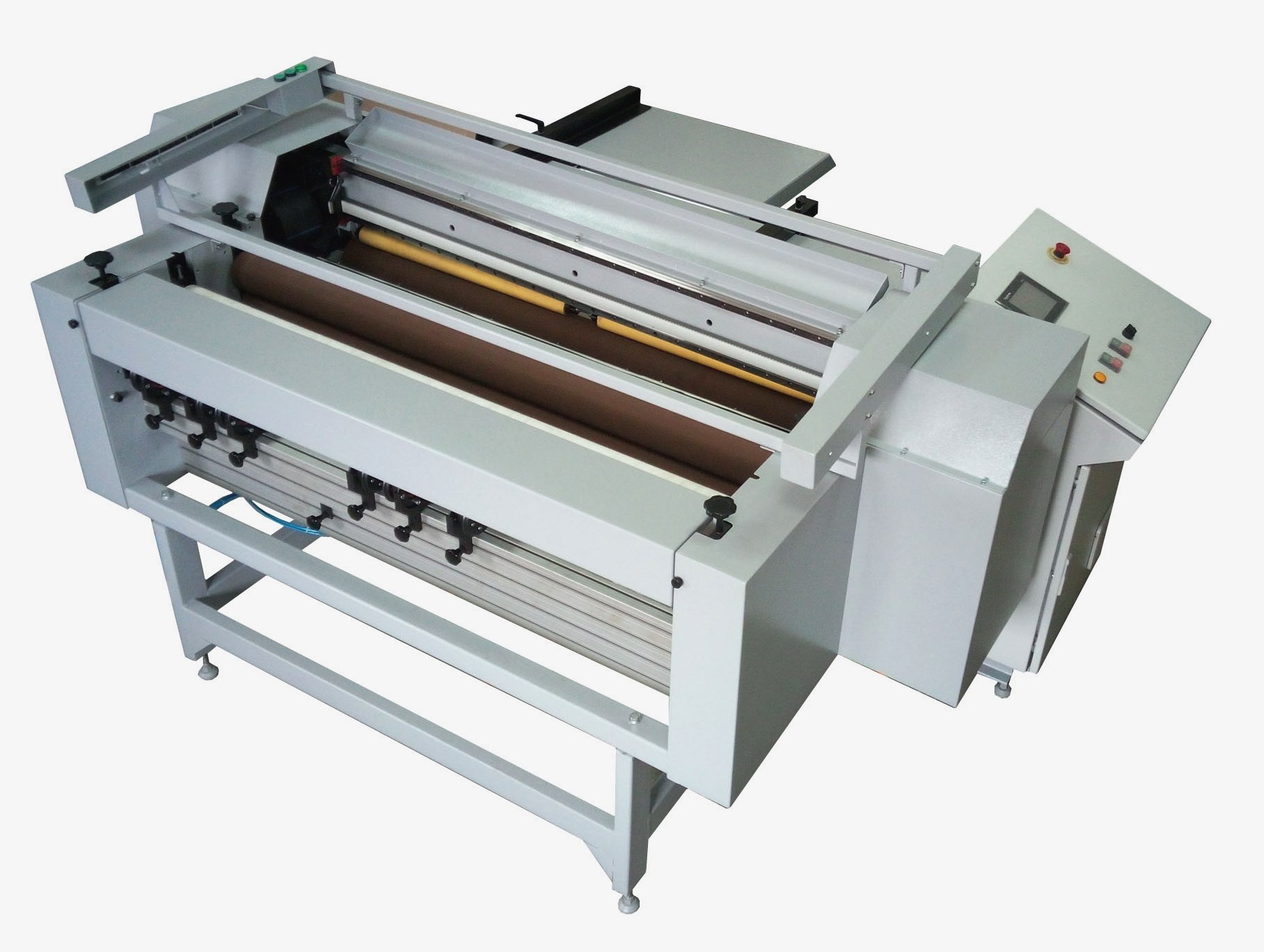

РБ-14 комби с устройством вырезки отверстия под ручку

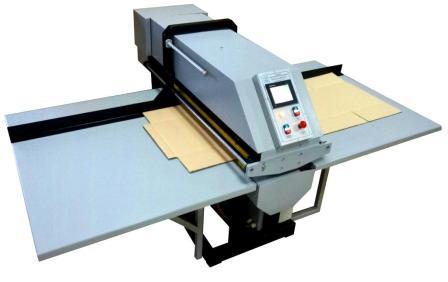

Боксмейкер МультиБокс МБ-1200

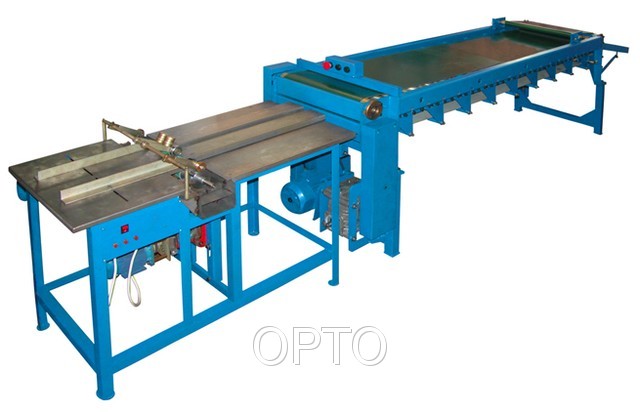

Механизированная линия склейки

Станок для склейки с автоподачей ЛСК

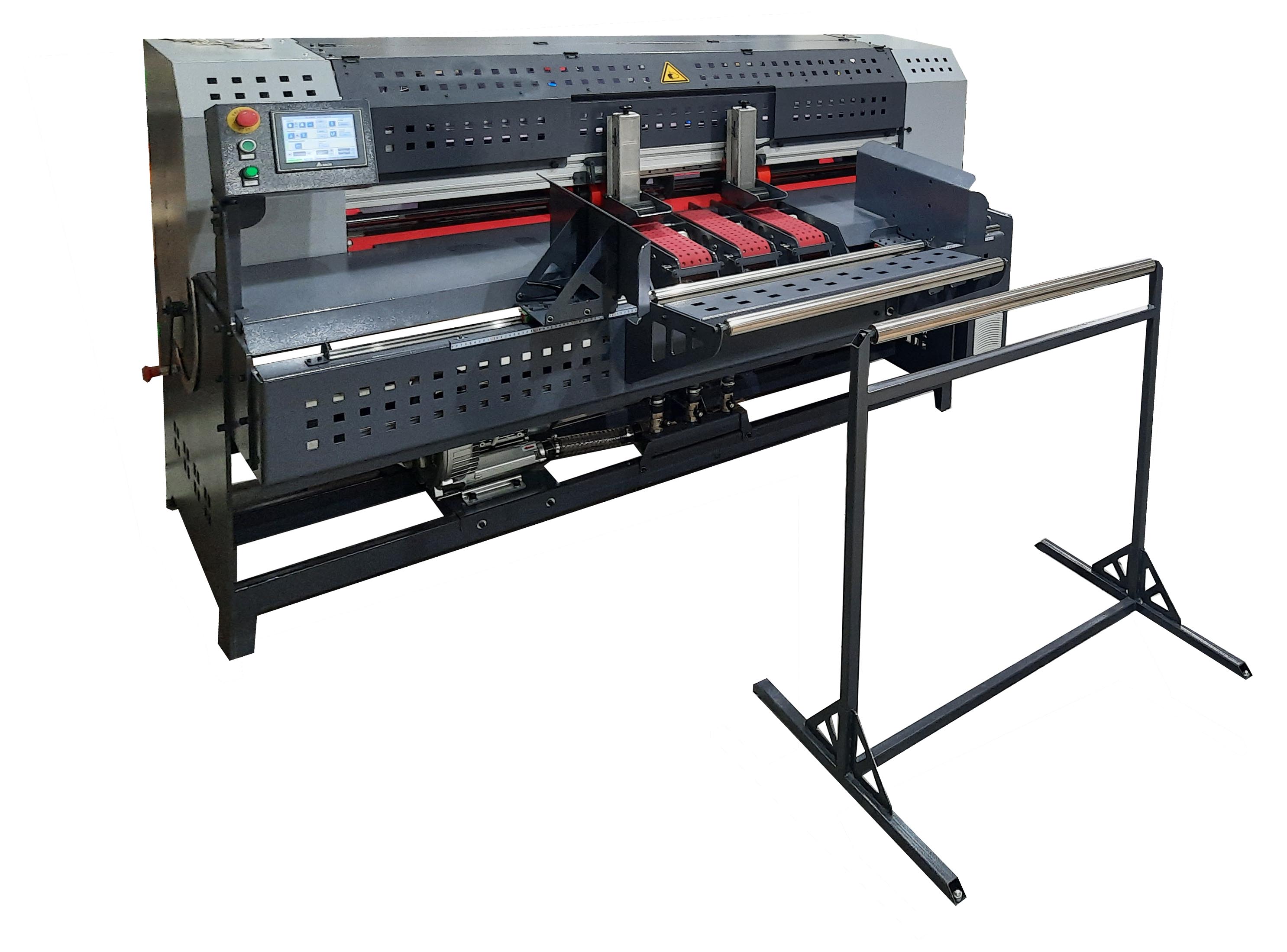

Боксмейкер ПАК-мини ПМ-18



  Станок резательно - рилевочный для оперативного изготовления коробок.









НОВОЕ ОБОРУДОВАНИЕ, НЕ ИМЕЮЩЕЕ АНАЛОГОВ ПО КОМПОНОВКЕ !!!



Резательно-рилевочный станок  ПМ-18 (ПАК-Мини) – это полуавтоматическое оборудование для производства коробок различных размеров и типов из гофрированного картона.



Предназначен для оперативного изготовления гофротары с целью упаковки собственной продукции. Станок будет очень актуален для мебельных фабрик, предприятий производящих бытовую технику, телевизоры, радиаторы, душевые кабины, двери, паркет, и для любых производств, где необходима транспортная гибкая тара из гофрокартона.



Станок может работать с различным гофрокартоном: Е, В, С, ВЕ, ВС.

Также может применяться Z-картон.



Станок позволяет производить следующие коробки  из каталога FEFCO:



ПМ-18

0200, 0201, 0202, 0203, 0205, 0208, 0209, 0214, 0230,

0300,  0320,

0452

093Х (решетки).



Станок настраивается автоматически по данным с операторской панели.

На сенсорном мониторе устанавливаются значения размеров и типа коробки по каталогу FEFCO.



Настройка исполнительных элементов станка поперечной резки пазов и продольной рилевки осуществляется автоматически.



Изготовление коробки происходит последовательным выполнением операций:

 Продольная резка заготовки коробки по ширине осуществляется парными дисковыми тарельчатыми ножами на входе станка. При этом остаток (обрезок) остается деловым и может быть использован для других деталей. Обрезаемая полоса отводится мимо рабочей зоны, до входа в станок.

За счет консольной конструкции рамы вырубного механизма возможно изготовление деталей из заготовок, больших по ширине, чем рабочая зона станка. Таким образом, максимальная ширина развертки коробки определяется только шириной рабочей зоны станка и не зависит от размеров заготовки.

Установка положения ножей осуществляется вручную.

 Продольная биговка производится рилевочными роликами в полиуретановый вал на втором этапе обработки. Ролики кинематически связаны с ножами поперечной резки паза.

 Поперечная резка пазов с одновременной биговкой выполняется вырубным блоком с гильотинными двухсторонними ножами.

 Пневмо-ножи формируют клеевой клапан, отсекая остаток от просечек.

 Поперечная резка заготовок происходит посредством перемещения дискового ножа с помощью длинноходового пневмоцилиндра.



Стол подачи обеспечивает укладку нескольких заготовок, с последующей полистной подачей вручную.

При изготовлении развертки возможна также подрезка переднего торца заготовки.



 Технические характеристики:



Толщина обрабатываемого картона, мм                               2-7



Максимальные размеры заготовки

            длина, мм                                                            без ограничений

            ширина, мм                                                         без ограничений



Минимальные размеры заготовки

            длина, мм                                                            500

            ширина, мм                                                         160



Максимальные размеры развертки готовой детали

            расстояние между ножами

поперечной резки пазов (ширина коробки), мм               1200

            длина, мм                                                          без ограничений

            ширина, мм                                                       1800



Минимальные размеры готовой детали

            расстояние между ножами

поперечной резки пазов (ширина коробки), мм              60

длина развертки, мм                                                     500

            ширина развертки, мм

             - при одновременной резке двух сторон           280

             - при резке одной стороны                              160



Ширина поперечного реза, мм                                7

Длина ножа поперечного реза, мм                           500



Время перестройки, мин                                          1



Электропитание                                                           380-50Hz

Электрическая мощность, кВт                                       2

Сжатый воздух, атм                                                     6



ВИДЕО



НАСТРОЙКА СТАНКА ПМ-18

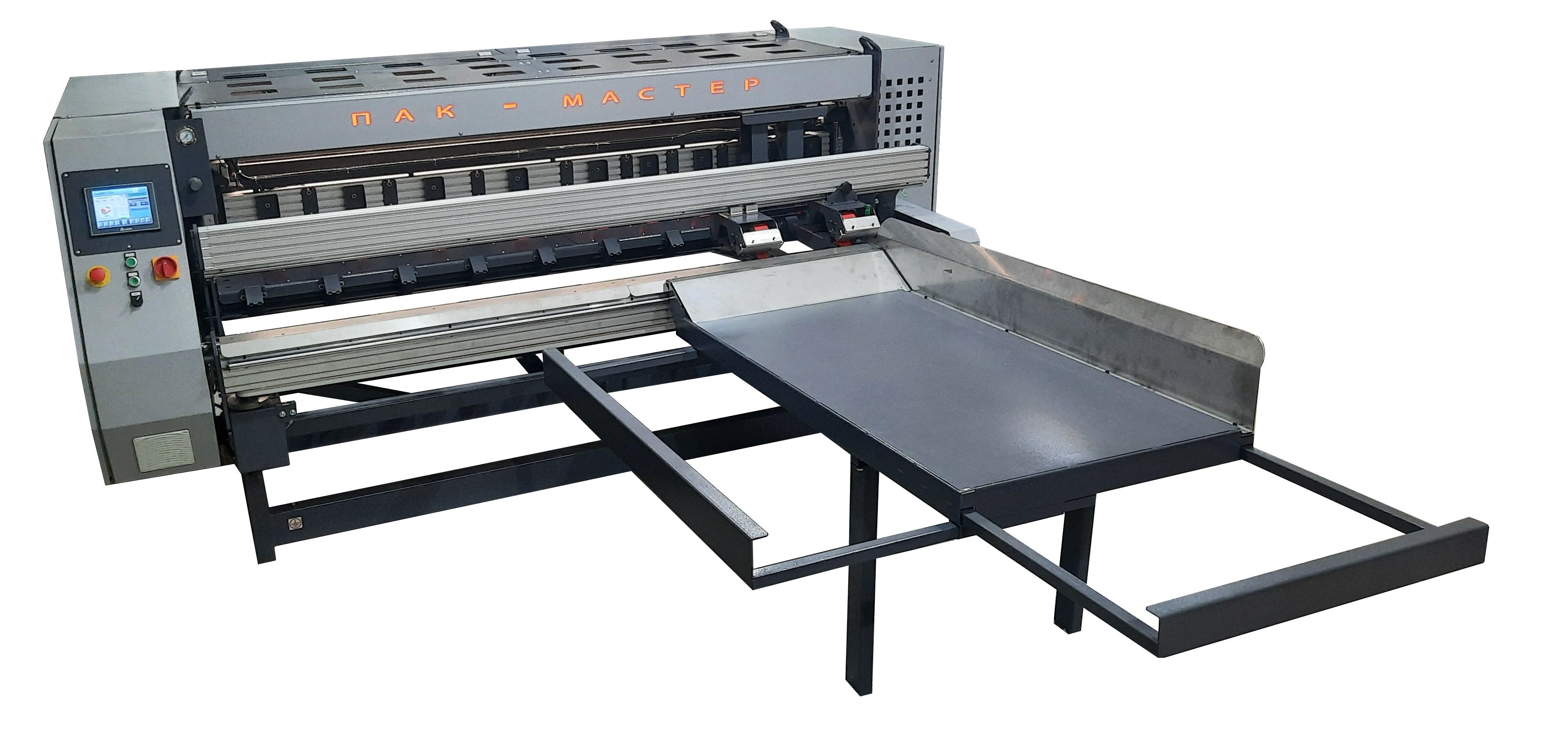

Боксмейкер ПАК-мастер ПМ-24-1П



  Станок резательно - рилевочный для оперативного изготовления коробок.









Предназначен для оперативного изготовления гофротары с целью упаковки собственной продукции. Станок будет очень актуален для мебельных фабрик, предприятий производящих бытовую технику, телевизоры, радиаторы, душевые кабины, двери, паркет, и для любых производств, где необходима транспортная гибкая тара из гофрокартона.



Станок может работать с различным гофрокартоном: Е, В, С, ВЕ, ВС.

Также может применяться Z-картон.



Станок позволяет производить следующие коробки  из каталога FEFCO:



Типы коробок  по каталогу  FEFCO:

0200, 0201, 0202, 0203, 0205, 0208, 0209, 0214, 0230,

0300

(0409, 0410, 0411) – поперек рабочей зоны станка



Станок настраивается по данным с операторской панели.

На сенсорном мониторе устанавливаются значения размеров и типа коробки по каталогу FEFCO.

Станок имеет секцию вырубки ручки.



НАСТРОЙКА станка осуществляется ПОЛНОСТЬЮ АВТОМАТИЧЕСКИ.



Станок ПМ-24-1П производит полный цикл изготовления коробки с формированием всех размеров развертки коробки.

Отличительной его особенностью является возможность использовать заготовки без ограничения размеров по ширине, то есть без специальной подготовки.

Отрезаемая часть (отход), которая может быть деловой, оперативно используется для дальнейшей переработки.

Процесс вырубки клапанных пазов на станке ПМ-24-1П происходит с помощью ножей гильотинного типа с двухсторонней резкой.

Ножи имеют специальную конструкцию, позволяющую резать гофрокартон с высоким качеством.





 Технические характеристики:



Толщина обрабатываемого картона, мм      2-7



Максимальные размеры заготовки

длина, мм                             без ограничений

 ширина, мм                              2400



Минимальные размеры заготовки

длина, мм                                700

ширина, мм                             400



Максимальные размеры развертки готовой детали

расстояние между ножами

поперечной резки пазов

(высота коробки), мм        1800

длина, мм                         без ограничений

ширина, мм                           2400



Минимальные размеры готовой детали

расстояние между ножами

поперечной резки пазов

(высота коробки), мм                      80

длина развертки, мм                     без ограничений



Ширина поперечного реза, мм        7

Длина ножа поперечного реза, мм      500



Время перестройки, мин                     1



Электропитание                               380-50Hz

Электрическая мощность, кВт          4

Сжатый воздух, атм                             6



Габариты (В х Ш х Д), мм             1500х3200х3500

Вес, кг                                        1500







ВИДЕО

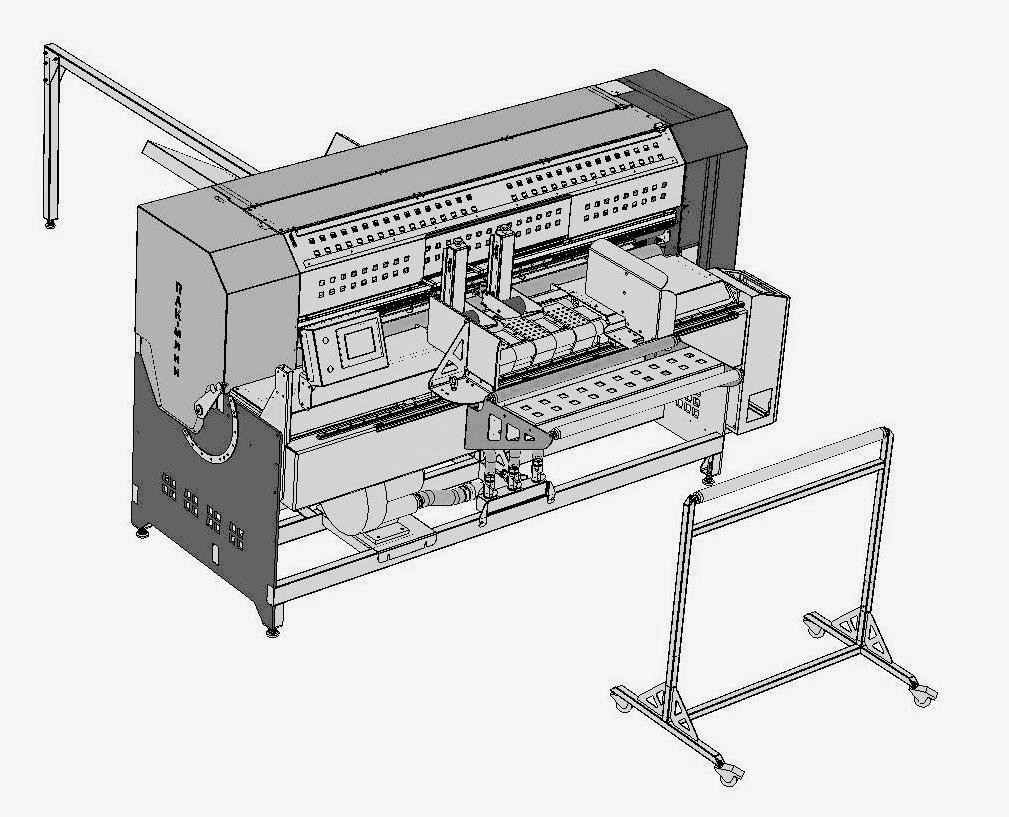

Боксмейкер ПАК-мини ПМ-18В



  Станок резательно - рилевочный для оперативного изготовления коробок.











Резательно-рилевочный станок  ПМ-18В (ПАК-Мини) – это полуавтоматическое оборудование для производства коробок различных размеров и типов из гофрированного картона.

 ИМЕЕТ УСТРОЙСТВО АВТОМАТИЧЕСКОЙ ПОДАЧИ ЗАГОТОВОК

Предназначен для оперативного изготовления гофротары с целью упаковки собственной продукции. Станок будет очень актуален для мебельных фабрик, предприятий производящих бытовую технику, телевизоры, радиаторы, душевые кабины, двери, паркет, и для любых производств, где необходима транспортная гибкая тара из гофрокартона.



Станок может работать с различным гофрокартоном: Е, В, С, ВЕ, ВС.

Также может применяться Z-картон.



Станок позволяет производить следующие коробки  из каталога FEFCO:



ПМ-18

0200, 0201, 0202, 0203, 0205, 0208, 0209, 0214, 0230,

0300,  0320,

0452

093Х (решетки).



Станок настраивается автоматически по данным с операторской панели.

На сенсорном мониторе устанавливаются значения размеров и типа коробки по каталогу FEFCO.



Настройка исполнительных элементов станка поперечной резки пазов и продольной рилевки осуществляется автоматически.



 Установка положения ножей осуществляется вручную.

 Продольная биговка производится рилевочными роликами в полиуретановый вал на втором этапе обработки. Ролики кинематически связаны с ножами поперечной резки паза.

 Поперечная резка пазов с одновременной биговкой выполняется вырубным блоком с гильотинными двухсторонними ножами.

 Пневмо-ножи формируют клеевой клапан, отсекая остаток от просечек.

 Поперечная резка заготовок происходит посредством перемещения дискового ножа с помощью длинноходового пневмоцилиндра.



Стол автоматической подачи обеспечивает укладку стопы заготовок, с последующей полистной подачей в автоматическом режиме.

При изготовлении развертки возможна также подрезка переднего торца заготовки.



 Технические характеристики:



Толщина обрабатываемого картона, мм       2-7



Максимальные размеры заготовки

длина, мм                      без ограничений

 ширина, мм                  без ограничений



Минимальные размеры заготовки

длина, мм                                500

ширина, мм                             160



Максимальные размеры развертки готовой детали

расстояние между ножами

поперечной резки пазов

(высота коробки), мм       1200

длина, мм                    без ограничений

ширина, мм                            1800



Минимальные размеры готовой детали

расстояние между ножами

поперечной резки пазов (ширина коробки), мм      60

длина развертки, мм          без ограничений

ширина развертки, мм         500



Ширина поперечного реза, мм              7

Длина ножа поперечного реза, мм      500



Время перестройки, мин                       1



Электропитание                                380-50Hz

Электрическая мощность, кВт                   2

Сжатый воздух, атм                                  6



ВИДЕО





НАСТРОЙКА СТАНКА ПМ-18
