Станок предназначен для производства не только четырех-клапанных коробок, но и более сложной формы, в том числе для упаковки длинномерной продукции, панелей и проч.,  в соответствии с каталогом FEFCO.

Станок отличается от своих  аналогов особой компактностью, простой конструкцией и небольшим весом.
Очень легко и быстро настраивается.

Будет интересен не только профессиональным изготовителям гофротары при выполнении мелких заказов небольших тиражей, но и другим производителям для упаковки собственной продукции.



ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

- компактность

- оптимальное соотношение цена/качество/производительность

- позволяет делать прорезку поперечных пазов даже в пятислойном картоне при качественной биговке

- регулируемая настройка бигования на разные толщины гофрокартона

- возможность изготовления упаковки в два ручья одновременно при возможности прохода заготовки по ширине

- возможность прорезки отверстий в виде ручки (опция)

- недорогие и недифицитные расходные материалы

- быстрая настройка

- использование комплектующих от ведущих европейских и мировых производителей



FEFCO коды – «РоллерБокс -14»:

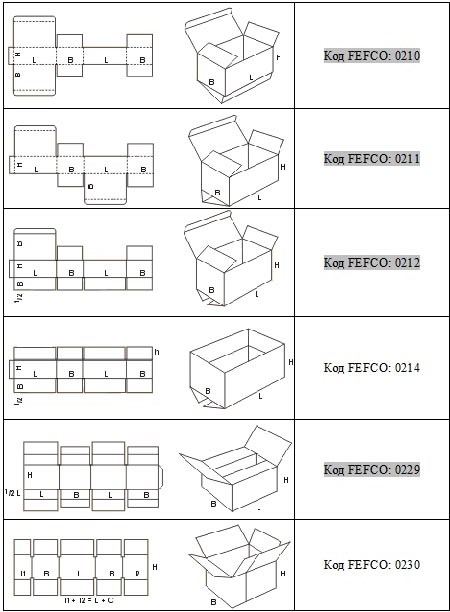

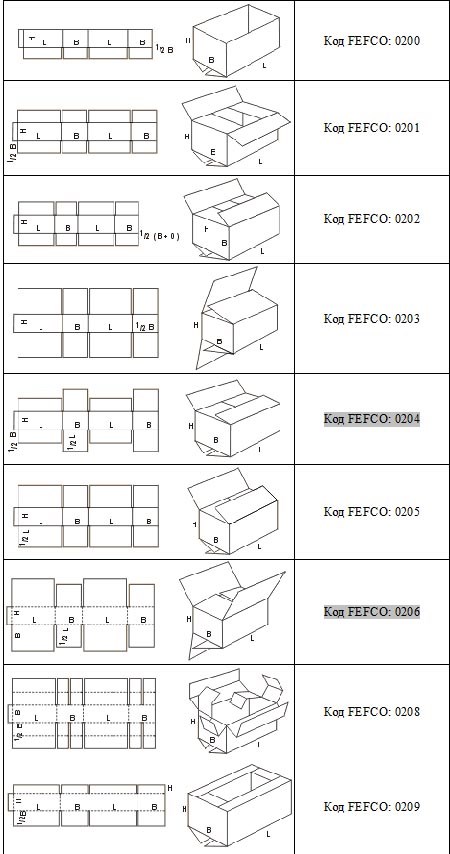

0200, 0201, 0202, 0203, 0204, 0205, 0206, 0208, 0209, 0210, 0211, 0212, 0214, 0229, 0230,

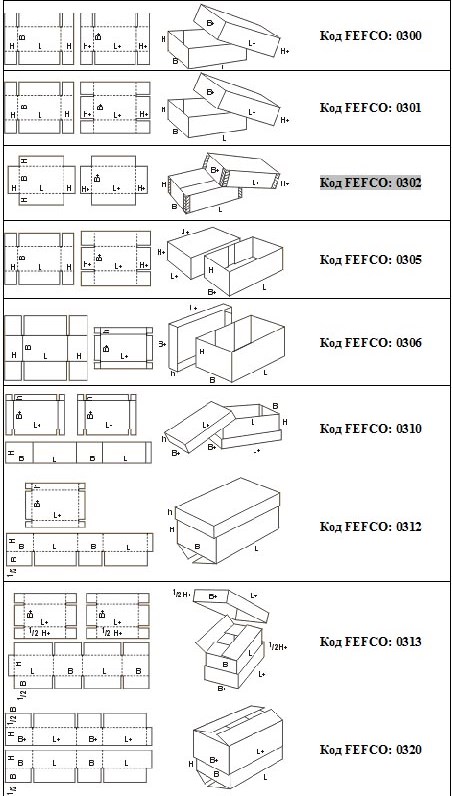

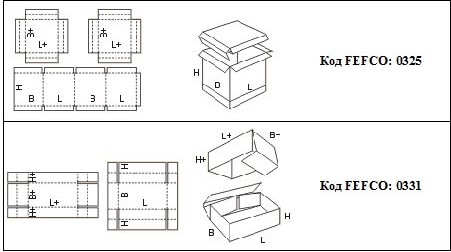

0300, 0302, 0305, 0306, 0310, 0312, 0313, 0320, 0325, 0331

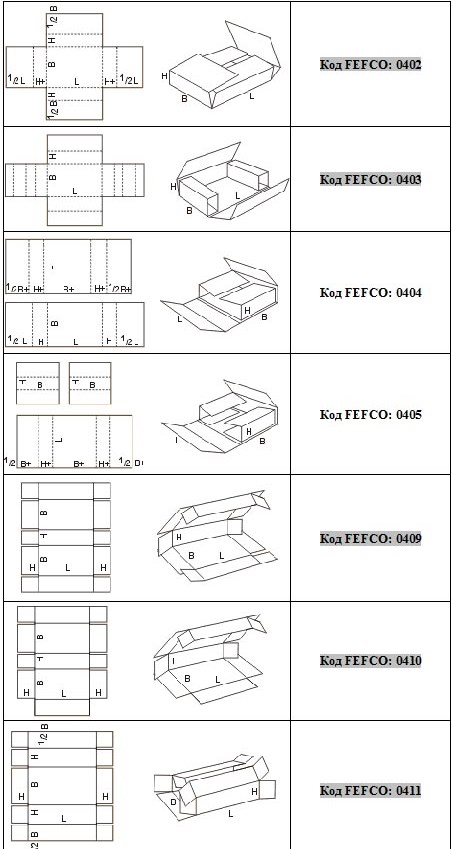

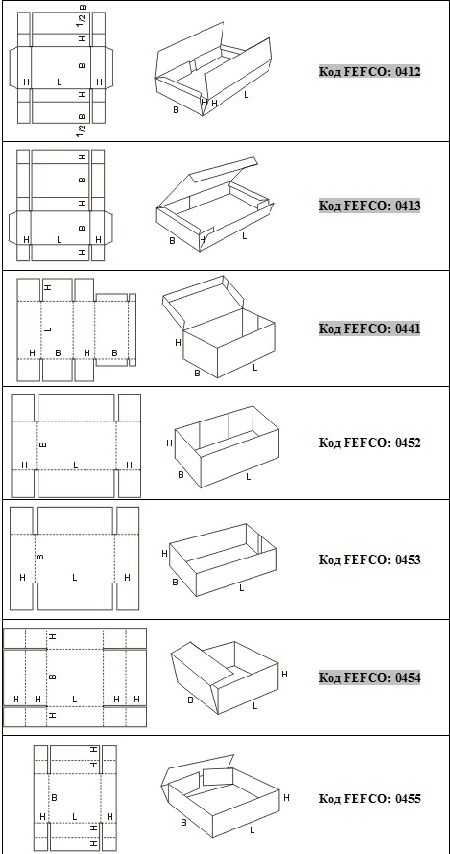

0401, 0402, 0403, 0404, 0405, 0409, 0410, 0411, 0412, 0413, 0441, 0452, 0455,

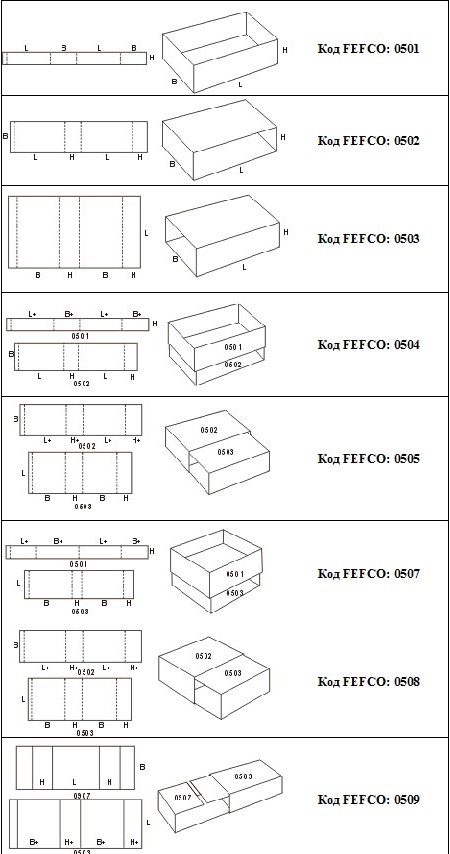

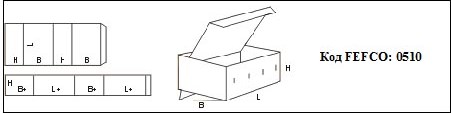

0501, 0502, 0503, 0504, 0505, 0507, 0509, 0510,

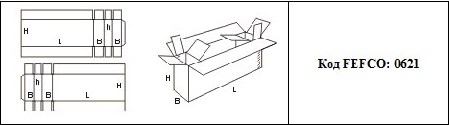

0621,
0907
093Х (решетки)



Конструкция:



РБ-14 комби является развитием станка РБ-14-2 и имеет управляемую по программе резательную секцию.

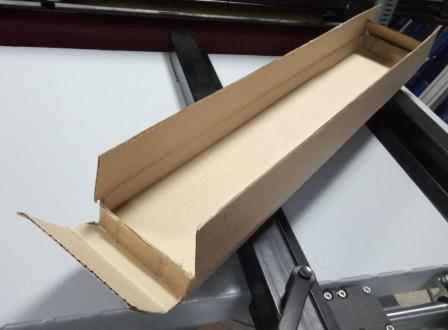

 Это существенно увеличивает его возможности, позволяя изготавливать не только четырех-клапанные гофроящики, но и коробки более сложной формы, в том числе для упаковки длинномерной продукции, панелей и проч.,  в соответствии с каталогом FEFCO.




Станок отличается от своих аналогов особой компактностью, простой конструкцией
и небольшим весом.
Очень легко и быстро настраивается.

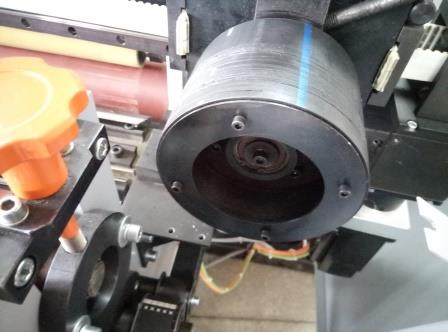

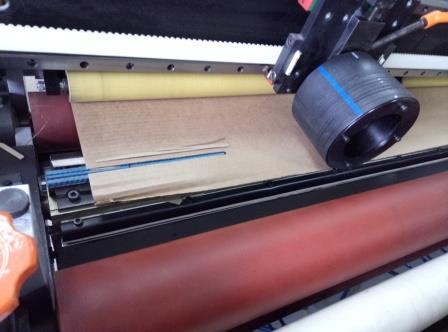

Прорезка поперечных пазов и поперечная биговка осуществляется прокатным роликом со сменным бандажом.

Бандажный ролик разборной конструкции. Применяется полиэтиленовая труба 160х6,2 мм.

Замена бандажного элемента не требует никаких приспособлений, кроме шестигранного ключа.

 Бандаж снимается и одевается на ролик легко, без усилий.



Настройка

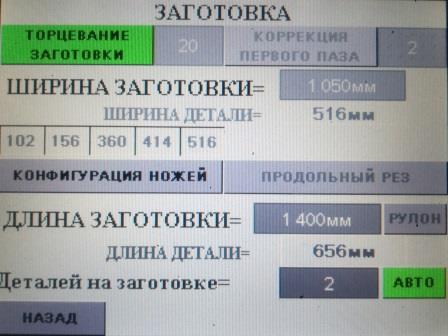

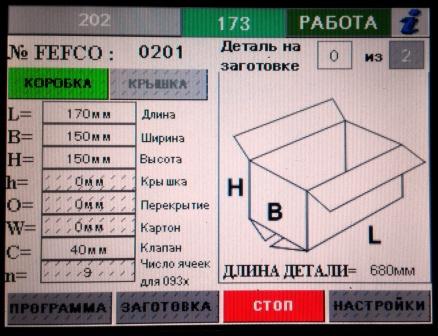

Все размеры коробки вводятся через сенсорную панель оператора.

Процессорный блок станка производит расчет раскроя детали с указанием мест установки всех ножей.

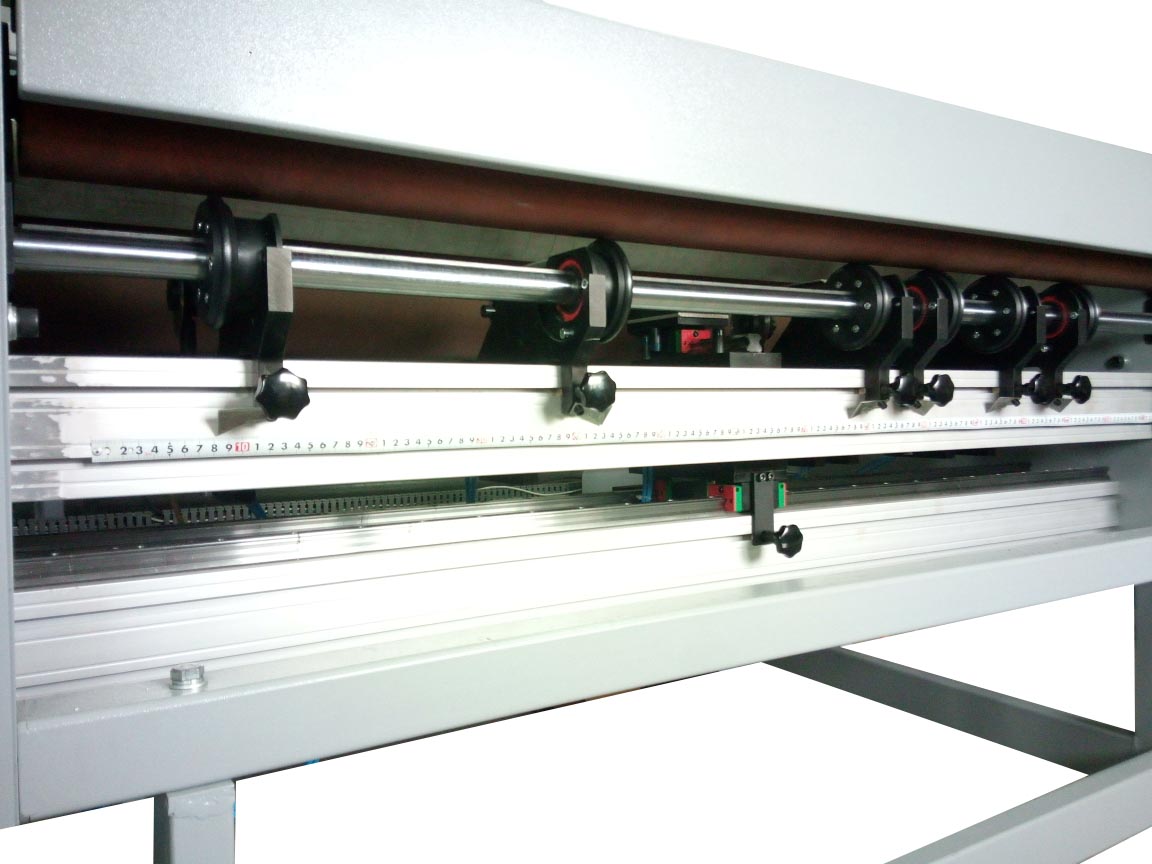

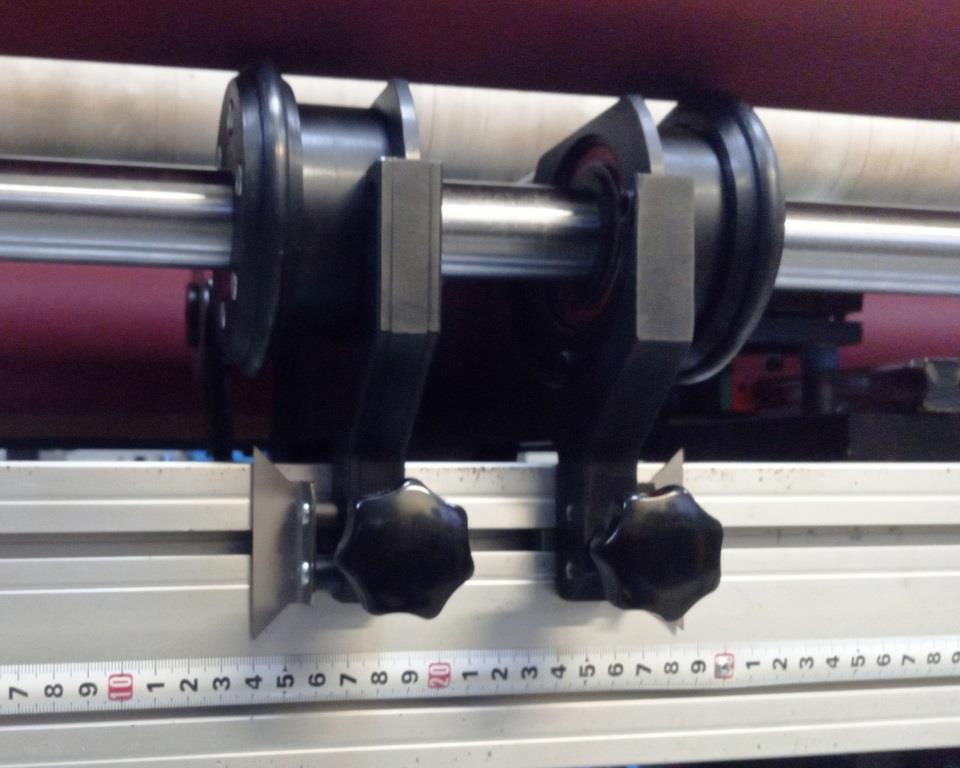

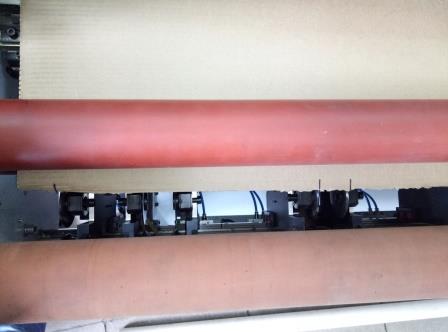

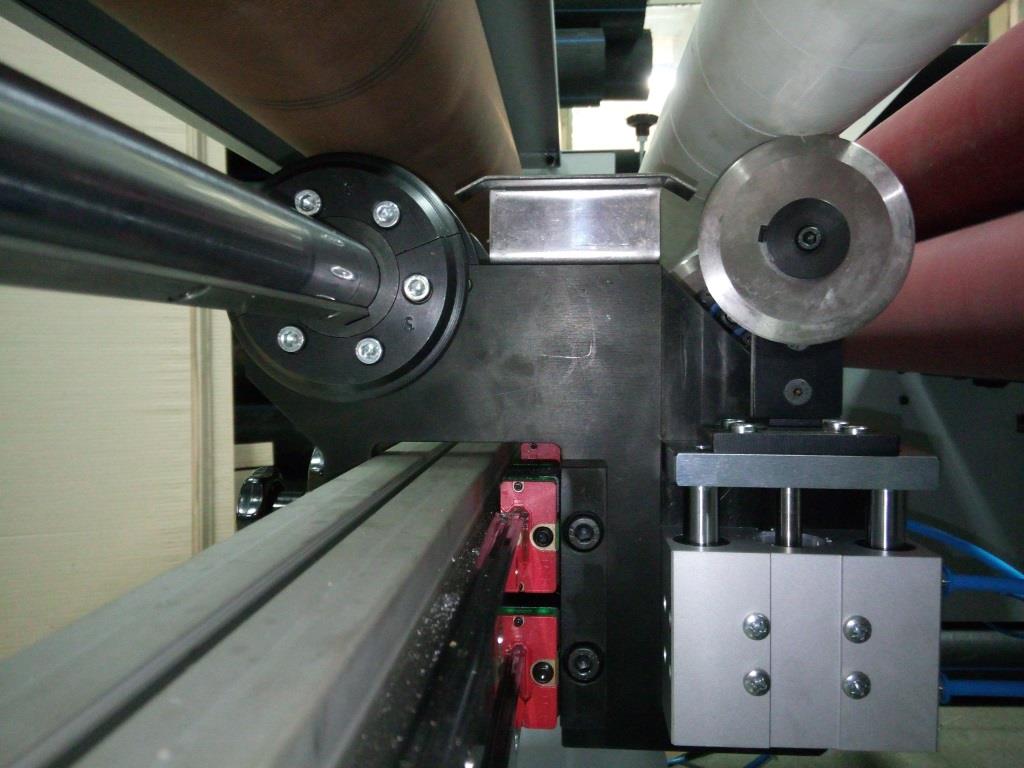

Оператор устанавливает резательно-рилевочные модули в требуемых местах по полученным данным.

Перемещение модулей по направляющим легкое и не требует усилий.

Следующий этап настройки - установка поперечных пазовых режущих ножей и рилевочных планок.

Информация об их положении также берется с операторской панели и соответствует данным для продольных модулей.

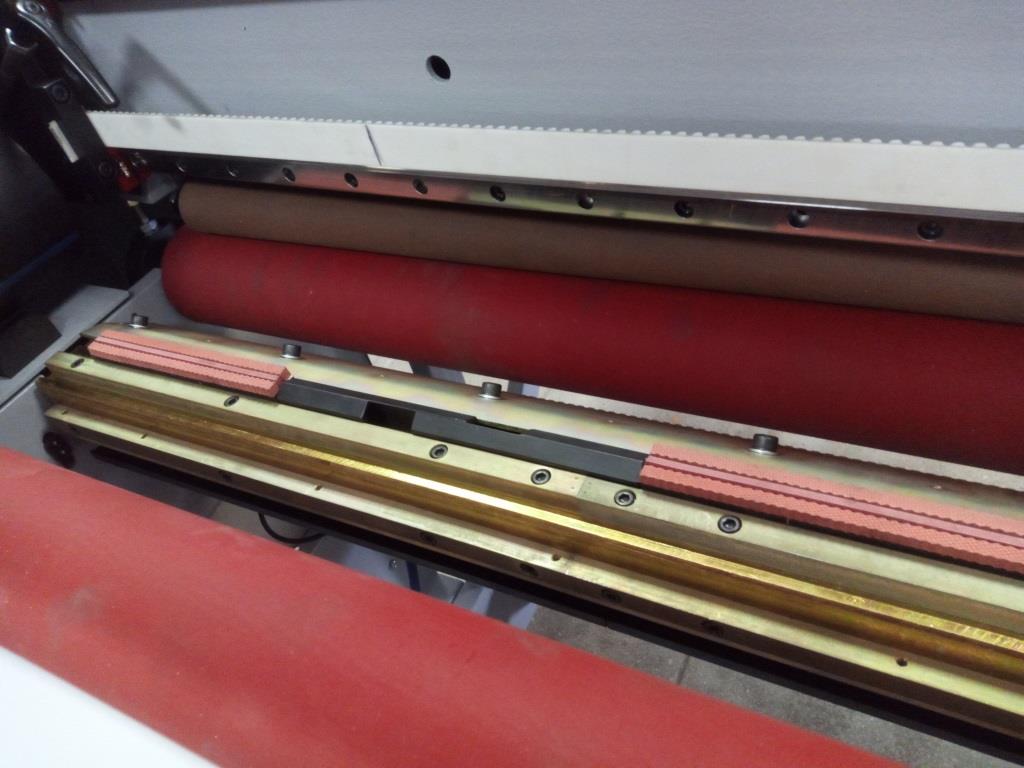

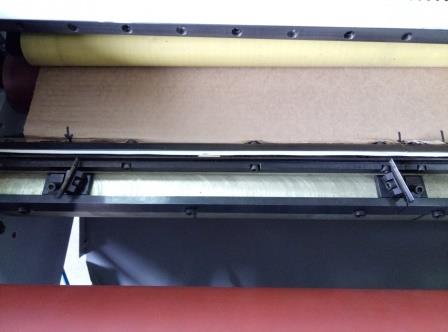

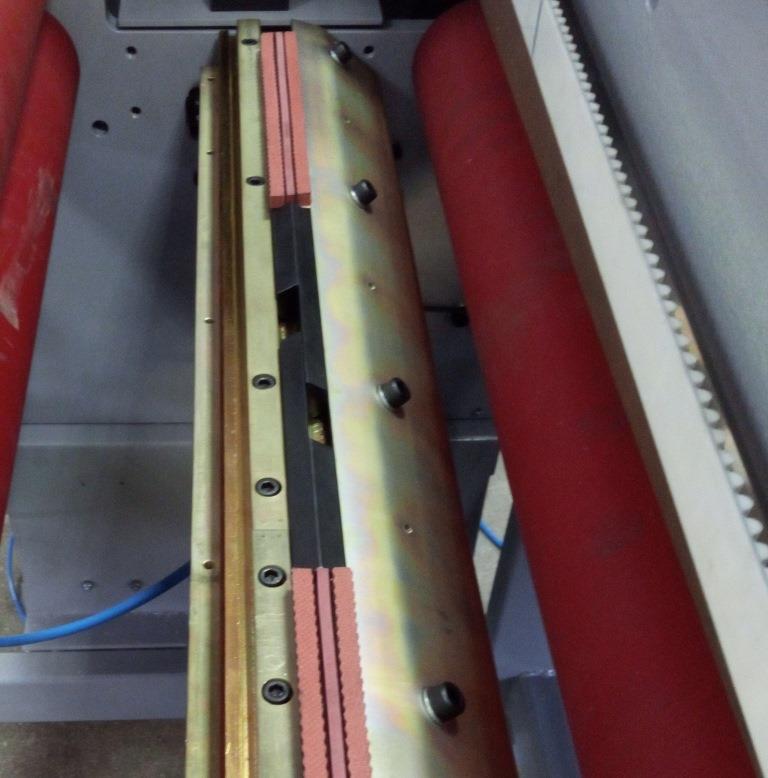

Вырубная балка оснащена пневмозажимом вырубных элементов.

Благодаря этому время их установки невелико.

 На другой стороне балки устанавливаются клапанные ножи. Здесь же имеется

отрезной поперечный нож.

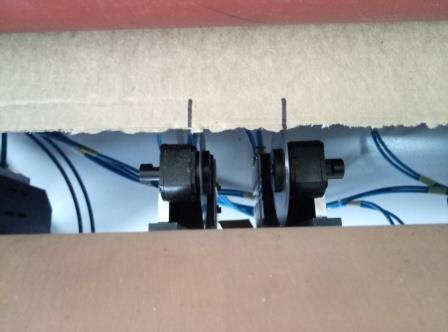

Управляемые дисковые ножи легко перемещаются вдоль кромки листа и фиксируются по отметкам.



 Вся процедура настройки станка занимает не более 10 минут.



ВОЗМОЖНОСТИ ОБОРУДОВАНИЯ

На станке можно проводить следующие операции:

-  просечку клапанов и поперечную биговку

-  формировать клеевой клапан

-  продольную биговку и резку

-  производить коробки в два или три ряда

-  производить вырезку отверстия, например, под ручку (дополнительная опция)

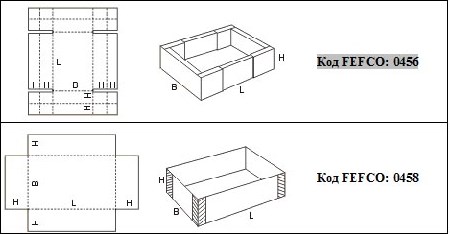

FEFCO коды











 Технические характеристики

Максимальная ширина картона, мм 1400
Максимальная длина листа неограниченная
Миним. размеры листа (ширина х длина) 100x350
Толщина используемого картона, мм 2-7
Плотность используемого картона, гр/кв.м 300 - 1400
Производительность, шт./час 200-400
Габариты (В х Ш х Д), мм (со столом подачи) 1200х2300х2500
Вес, кг 700
